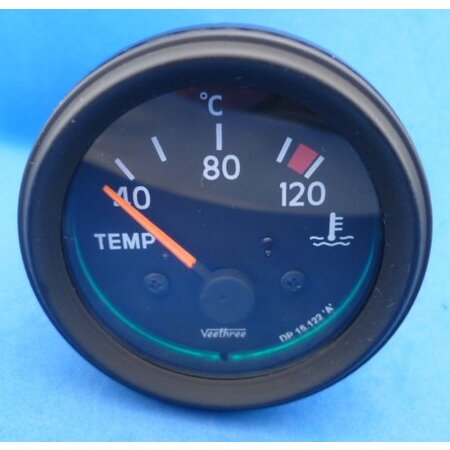

Temperatuurmeter + sensor

Koelvloeistof temperatuurmeter met sensor. Inbouwinstrument dat past in een gat van 52 mm. Voor 12V boordnet. Sensor met schroefdraad 1/8" NPTF (iets taps aflopend van 10,30 tot 10,00 mm gemeten op de schroefdraad). Met ingebouwde verlichting d.m.v. een BA9s lampje 12V/2W. Aansluiten: de min op het aarde symbool midden onder. Plus 12V gaat op de aansluiting B. De sensor wordt aangesloten op aansluiting T. (de andere kant van de sensor maakt verbinding met massa via de schroefdraad). Zie ook foto 6. Plus voor het lampje wordt aangesloten boven op het lampje.
De spanning wordt intern geregeld, het instrumen geeft hetzelfde aan bij 12V als bij 14V.
Aansluitingen met 6,3 mm schuifstekkers. Montage in een paneel met behulp van de bijgeleverde beugel. De maximale paneeldikte is niet groot maar door de beugel iets korter te maken is dat eenvoudig op te lossen ...
