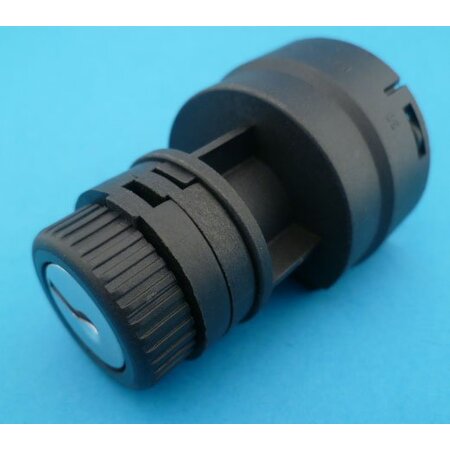

SW596 sleutelschakelaar 4 standen
Sleutelschakelaar 4 standen. Geheel linksom is de parkeerstand. Geven we de standen een nummer van 0 tot 3 dan is de werking als volgt:stand 0 - alleen in deze stand is verbinding tussen 30 en P, de parkeerstand. Sleutel kan eruit.
stand 1 - de uitstand, sleutel kan eruit. Niks verbonden
stand 2 - stand kontakt, verbinding tussen 30 en 15a en tussen 30 en 15. (bij doordraaien naar starten de stand 3 is verbinding 30-15a weer even weg)
stand 3 - starten, veert terug in stand 2. Verbinding tussen 30 en 50.

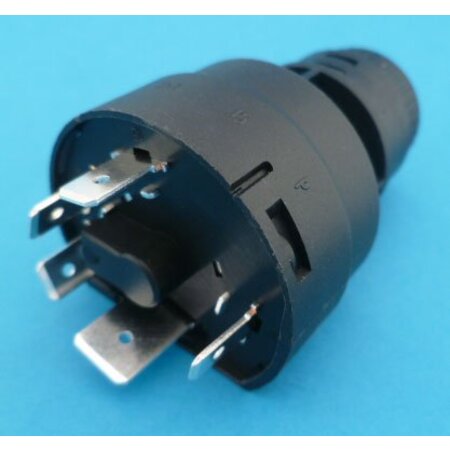

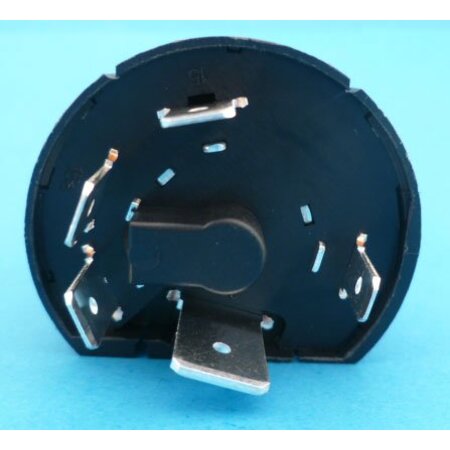

Aansluitingen zijn voor 6,3 mm schuifstekkers, de aansluiting 30 heeft een 9,5 mm schuifstekker.

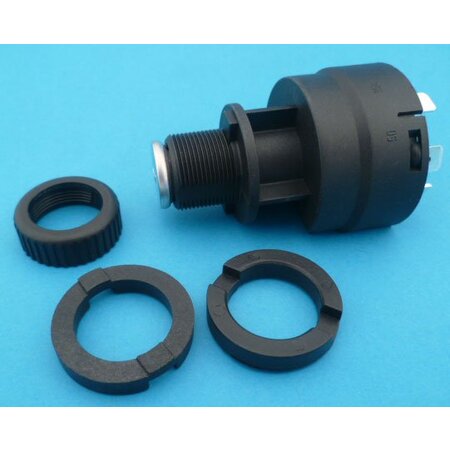

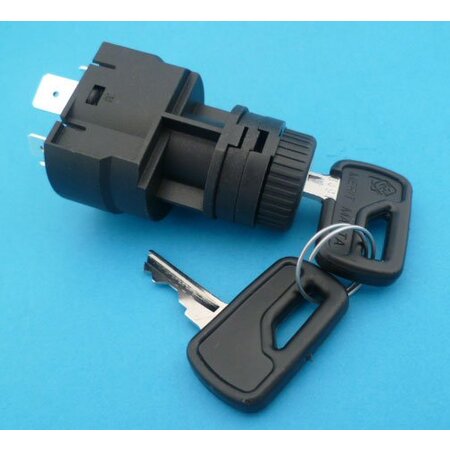

Twee sleutels meegeleverd. Inbouw in een 19 mm gat waarin dan nog twee uitsparingen moeten zitten (anti draai). Inbouwpaneel max 8,5 mm dik, voor dunner zitten er twee vulringen bij. Inbouwdiepte 60 mm (zonder aansluitstekkers erop). Grootste diameter is 43 mm.
Maximale stroom is niet opgegeven. Zeker niet meer als 10A verwacht ik.
