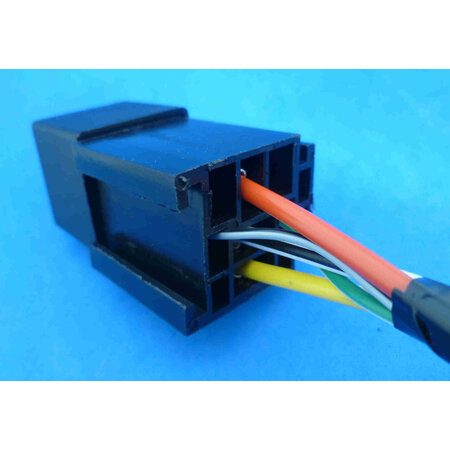

RELH9046 relaisvoet 3 x 9,5 mm
Relaisvoet met drie 9,5 mm kontakten. Dit is nodig voor bijvoorbeeld het relais 7689s en 7032. Daarnaast 2 keer een 6,3 mm aansluiting. De kontakten 9,5 mm zijn voor max 6 mm2 draad, de 6,3 mm kontakten zijn voor ongeveer 1,0 mm2.
De voet is koppelbaar met zichzelf en eventueel te bevestigen met een zelfgemaakt stripje metaal van 24 mm breed en max 2,0 mm dik.
Afmetingen: 35 mm breed, 30 mm diep, 34 mm hoog.
Waarschuwing, deze relaisvoeten met schuifstekkers gaan zeer zwaar, insteken en uithalen van een relais gaat moeilijk maar met meegelevrede kontakten gaat het verwijderen zonder een schroevedraaier eronder te steken. Het hangt natuurlijk ook af van de dikte van de relais aansluitingen. De brede zijn volgens opgave 1,2 mm dik maar ik meet ook ooit 1,3 mm.
Zoekt u extra kontakten, voor 9,5 mm is o.a. bruikbaar: 14380-00, 14380-02, 14382-00, 14382-02, 14384-00 en 14384-02. (14382-00 familielid is meegeleverd)
De 6,3 mm versie, alle kontakten die beginnen net 3-2922 ... zijn bruikbaar.
Reservekontakten zitten er bij deze voet niet bij.

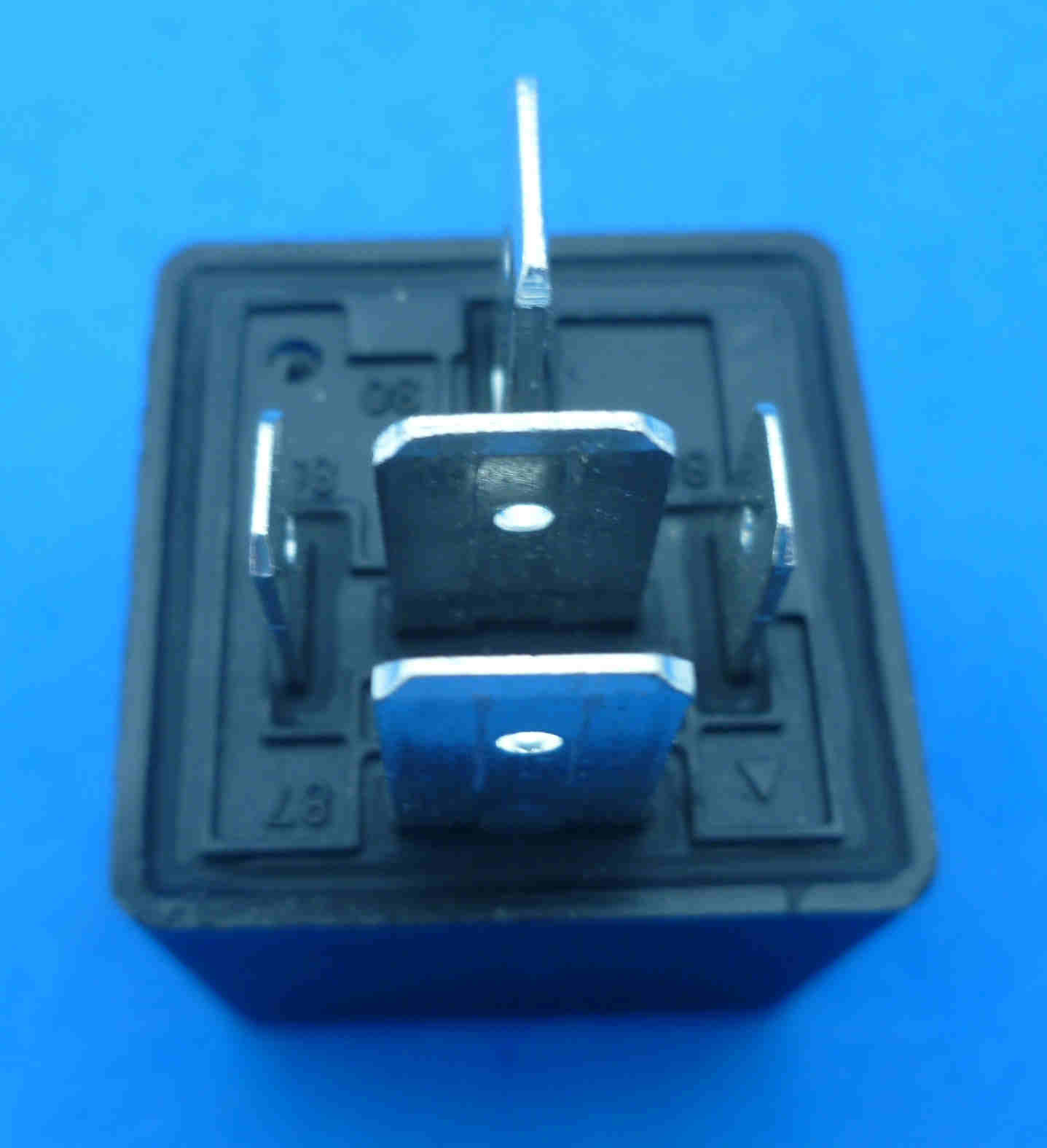

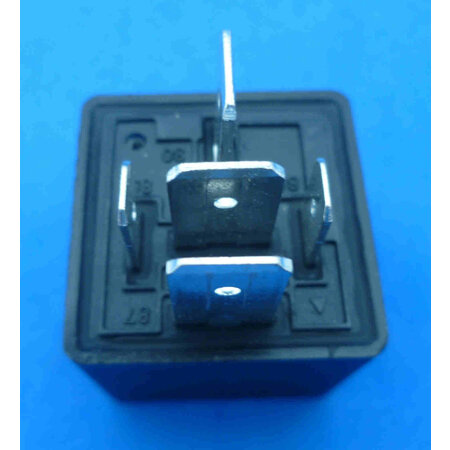

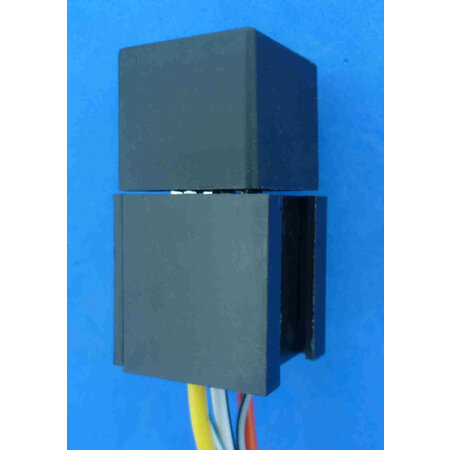

De laatste foto is een voorbeeld van een relais dat op deze voet past.

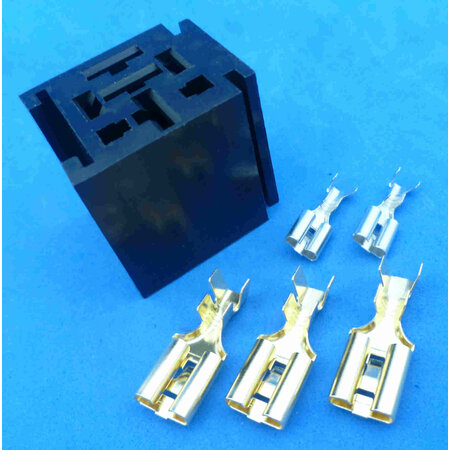

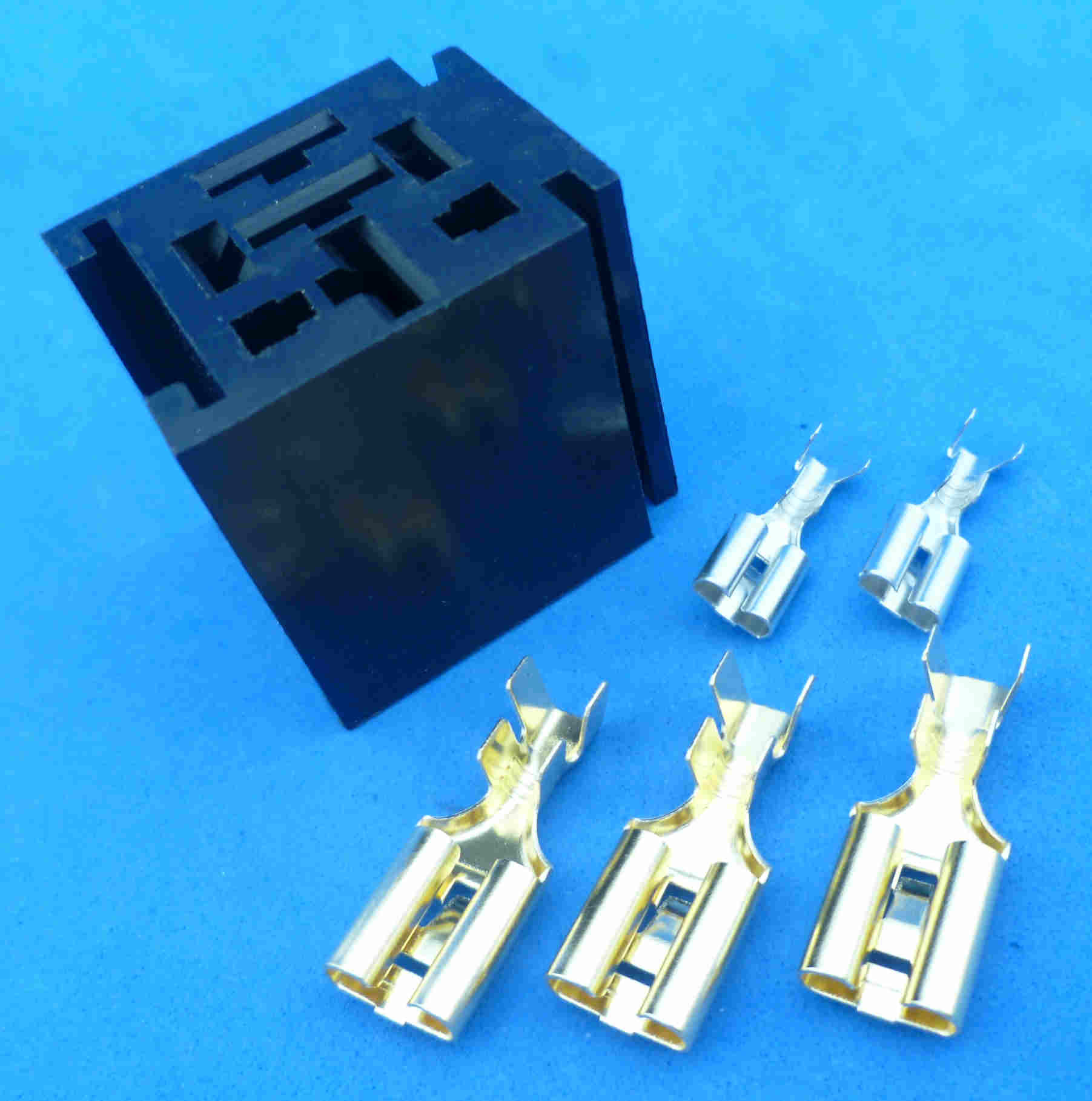

Geleverd wordt dus de lege relaisvoet, 3 stuks 9,5 mm brede kontakten voor max 6,0 mm2 draad en 2 stuks 6,3 mm kontakten voor de bekrachtigingsspoel, dus foto 1.

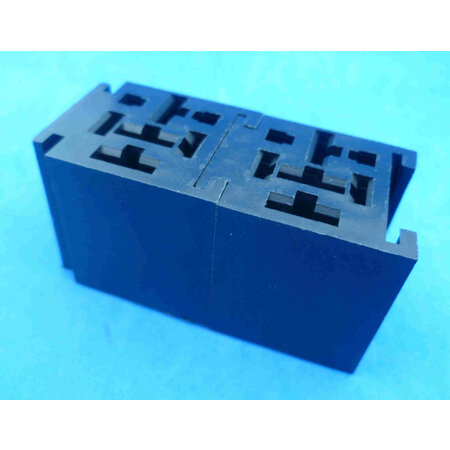

Foto 6 laat 2 aan elkaar geschoven relaisvoet-blokken zien.

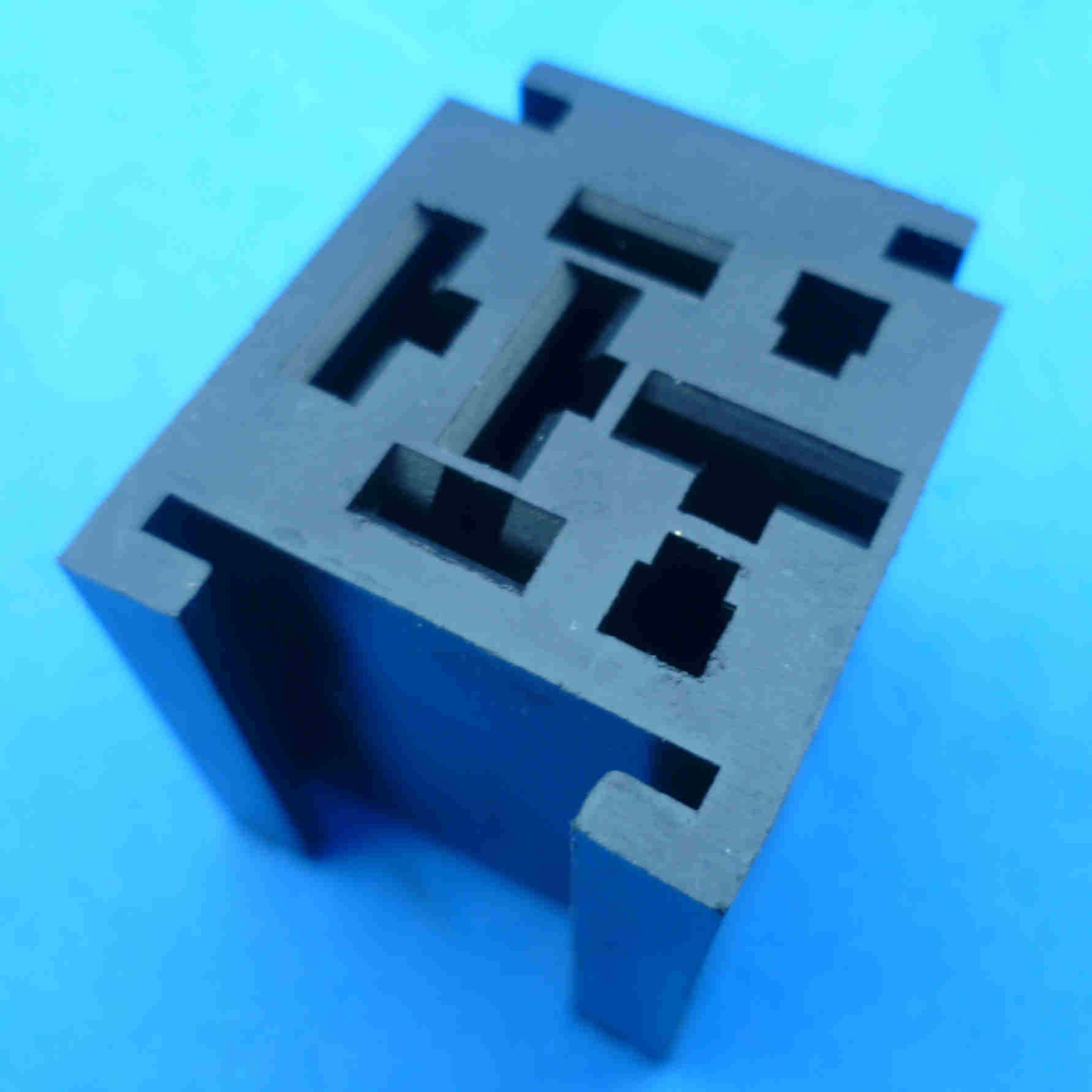

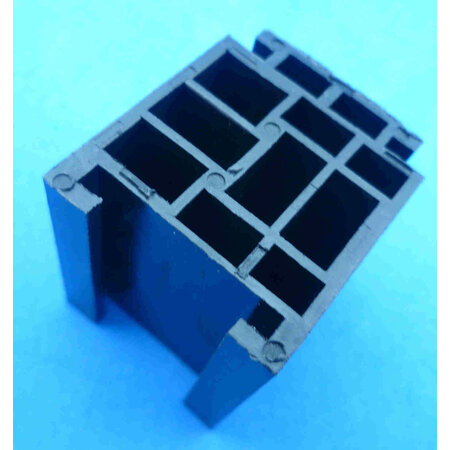

Soms komen bij deze relais ook kleine 2,8 mm brede kontakten voor op de hoeken. Het lijkt er op als je naar de foto kijkt dat ook deze relaisvoet 2 openingen daarvoor heeft. Als het al bedoeld is voor 2,8 mm kontakten dan zou ik niet weten wat voor kontakten dat zouden moeten zijn.
