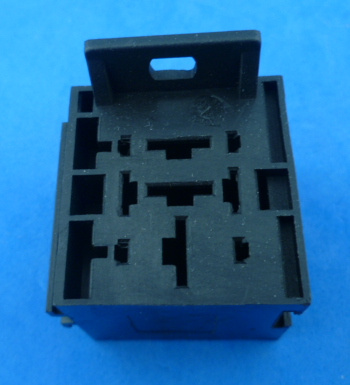

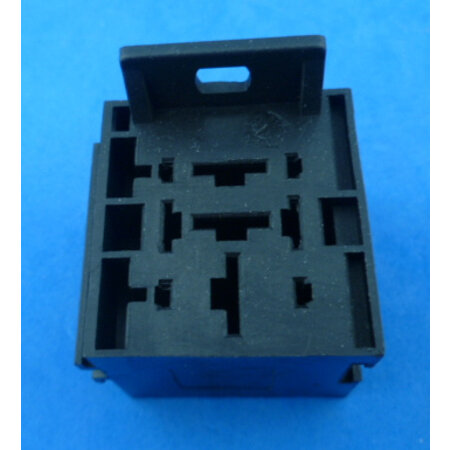

RELH55 relaisvoet

Relaisvoet met drie 9,5 mm kontakten. Dit is nodig voor bijvoorbeeld het relais 7689s en 7032. Daarnaast 2 keer een 6,3 mm aansluiting en vier stuks 2,8 mm op de hoeken. Kontakten 2,8 mm voor op de hoeken zijn NIET meegeleverd. De kontakten 9,5 mm zijn voor max 6 mm2 draad, de 6,3 mm kontakten zijn voor 2,5 mm2.
Die vier stuks 2,8 mm kontakten op de hoeken komen weinig voor en eigenlijk is deze voet daarvoor niet bruikbaar of het zou maar 1 kontakt op 1 hoek moeten zijn.  Het verwijderen van een relais uit zo'n type voet gaat altijd al zeer zwaar, met alle kontakten aangesloten gaat het niet meer lukken. Dus denk daaraan.
De voet is koppelbaar met andere voeten, o.a. RELH005 en RELH45B.

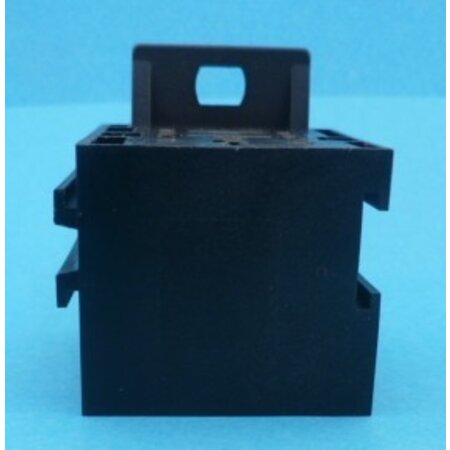

Afmetingen: 39 mm breed, 39 mm diep, 33 mm hoog (zonder de montagelip), 45 mm hoog met montagelip. Montagegat 5 mm.

Waarschuwing, deze relaisvoeten met schuifstekkers gaan zeer zwaar, insteken van een relais gaat moeilijk en het eruit halen is nog moeilijker, zeg maar bijna niet te doen.  Maar een beter alternatief kan ik momenteel niet aanbieden. Je zult met een schroevendraaier onder het relais moeten steken dus let op dat de spanning eraf is! (met losse schuifstekkers is betere oplossing).

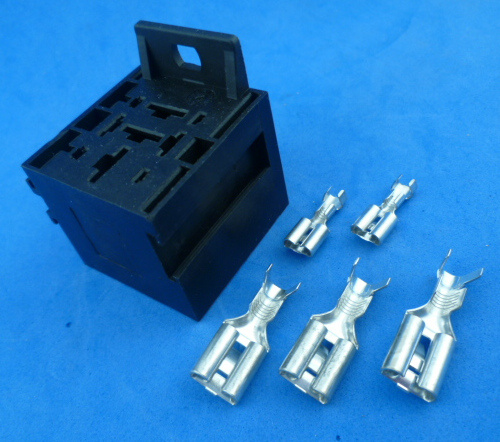

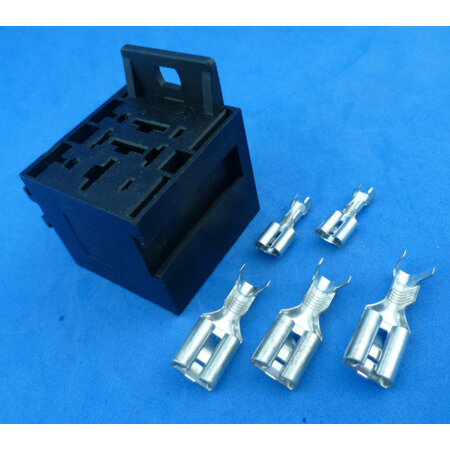

Zoekt u extra kontakten, voor 9,5 mm is o.a. bruikbaar: 14380-00, 14380-02, 14382-00, 14382-02, 14384-00 en 14384-02. (14382-02 is meegeleverd)
De 6,3 mm versie, alle kontakten die beginnen net 3-2922 ... zijn bruikbaar.
Wil je toch een 2,8 mm kontakt voor op 1 van de hoeken, bestel dan 3-2923/1T extra erbij.

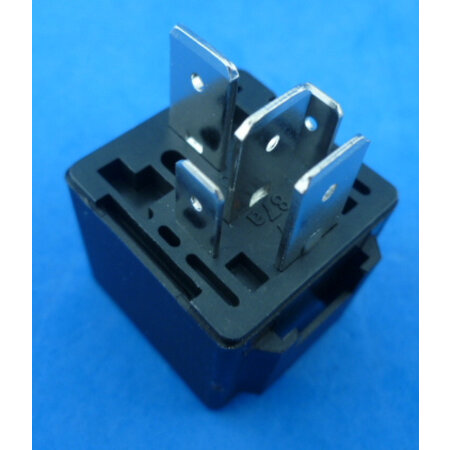

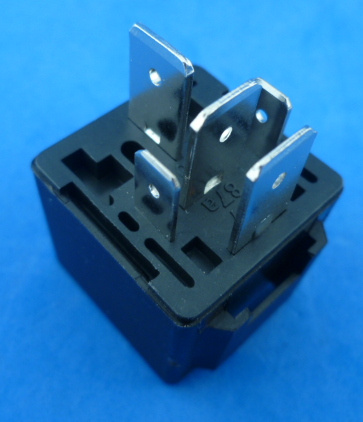

Er komen nog nieuwe foto's, op de oude staan de 2,8 mm kontakten nog wel erbij.
