RELH48-AB relaisvoet

Relaisvoet met als extra aanbouwmogelijkheid aan de voorkant. Voor alle type's mini relais, knipperautomaten en dergelijke. Met 5 stuks 6.3mm aansluitingen. Voet is koppelbaar aan de zijkant met zichzelf en andere voeten. Bijgeleverd 5 stuks 3-2922/1T kontakten voor ongeveer 1,0 - 2,5 mm2 draad. Voor de 6.3mm aansluitingen passen ook andere kontakten van het type 3-2922..... (voor meer keuze in draaddikte).
Ook passen er op de 4 hoeken vier kontakten 2.8*0.8 in. Die zijn niet meegeleverd en ook bijna nooit nodig. En als het nodig is dan denk ik maximaal 1, meer gaat niet goed. Relais zitten altijd heel erg vast in zulke relaisvoeten, met vijf stuks 6,3 mm kontakten gaat het nog maar als je er ook nog 4 stuks 2,8 mm kontakten bij doet dan zijn relais er nauwelijks nog in en uit te krijgen. 2,8 mm kontakten zijn e.v.t. los te bestellen:  3-2923/1T.

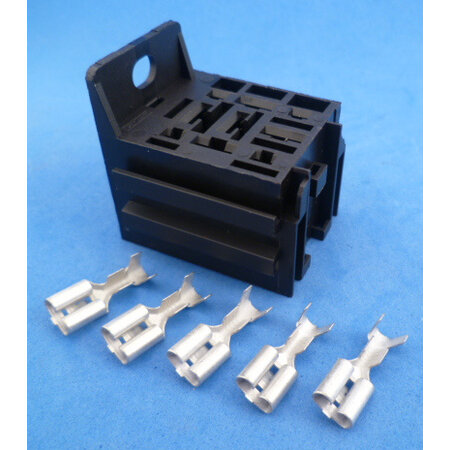

Foto 1 is wat geleverd wordt

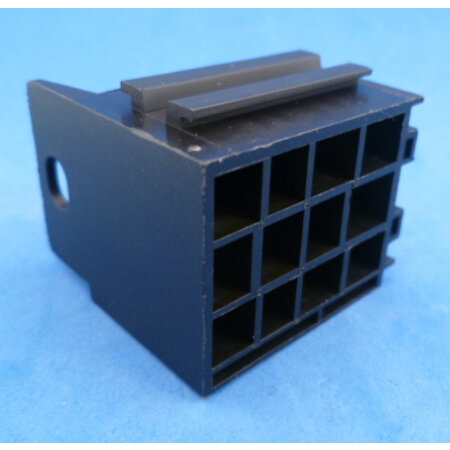

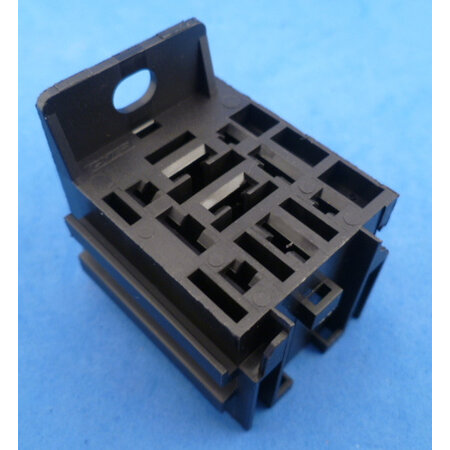

Foto 2+3 detailopnames van de relaisvoet

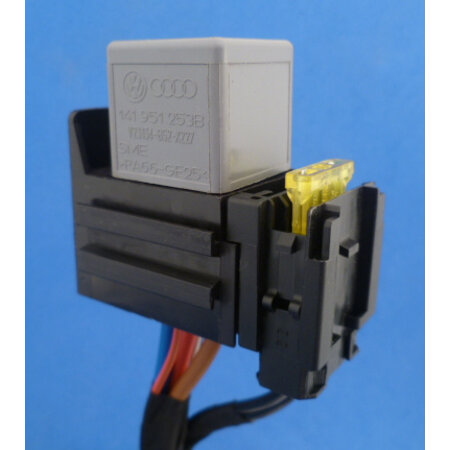

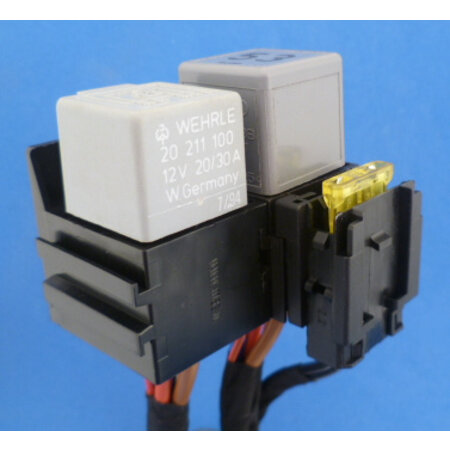

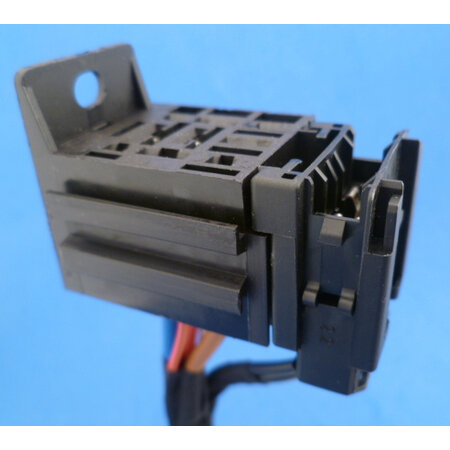

Foto 4-6 toepassingsvoorbeelden

De zekeringhouder in foto 4-6 is FHA400 voor normale ATO steekzekeringen. Die is niet breder dan de relaisvoet dus je kunt 2 voeten langs elkaar schuiven met zekeringhouder voorop.
FHA390 voor Maxi steekzekeringen past ook maar is wel breder. Dit zijn MTA zekeringhouders, er is dus waarschijnlijk meer MTA spul dat erop past.
