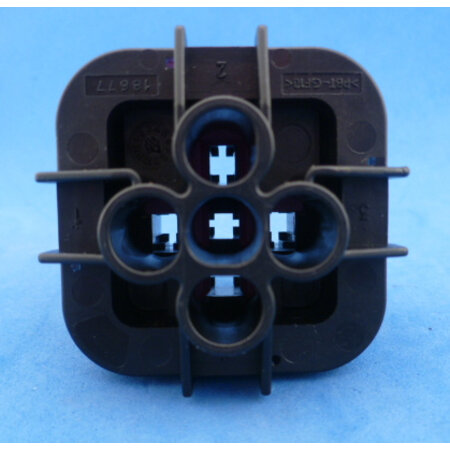

RELH0203 waterdichte relaisvoet

Relaisvoet voor 5 polige minirelais, waterdicht met deksel. Voor minirelais met een hoogte van ongeveer maximaal 25 mm (zonder de aansluitingen) zoals het relais op de foto. Dat betekent denk ik dat alle 'gewone' relais met maak of wisselkontakt zullen passen. Relais met speciale functies zoals tijdrelais en knipperautomaten passen in de meeste gevallen dus niet.

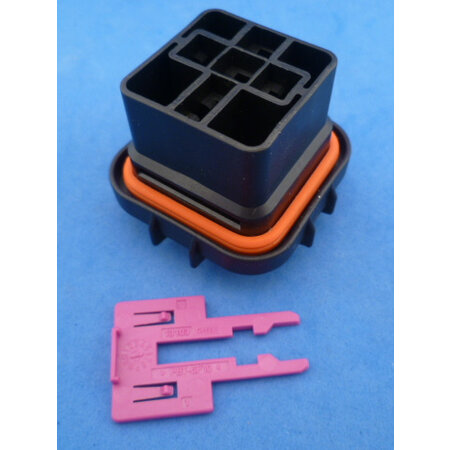

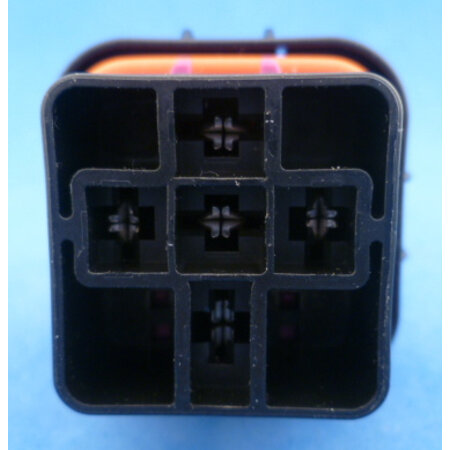

Deksel kan eraf door 2 lippen opzij te drukken, dit gaat eenvoudig, geen gereedschap nodig. Paarse 2e vergrendeling schuif je erin als alle kontakten erin zitten.

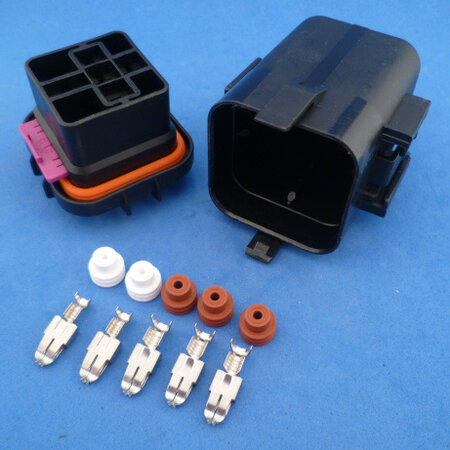

Geleverd kompleet met kontakten en seals voor de meest gangbare toepassing:

2 x kontakt voor 0,5 - 1,0 mm2 voor spoelaansluiting (3-4646 + FEP-SEAL-W))
3 x kontakt voor 1,0 - 2,5 mm2 voor de relaiskontakten (3-4647 + FEP-SEAL-N)

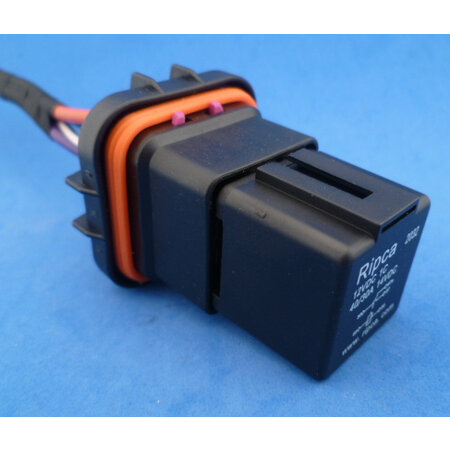

Foto 1 is dus wat u krijgt.
(niet op de foto maar er zit ook 1 blinde afdichtrubber in om ongebruikte aansluiting dicht te maken).

Onderstaand wat ook past voor andere draaddiameters, u vind het als het op voorraad is in de webshop:

3-4646 en 3-4665 voor draad max 1,0 mm2
3-4647 en 3-4665/1 voor draad max 2,5 mm2
3-2050 voor draad max 4,0 mm2
FEP-SEAL-W (wit) draadseal met een gat van ongeveer 1,4 mm (voor draad ongeveer max 1,5 mm2)
FEP-SEAL-N (bruin) draadseal met een gat van ongeveer 2,1 mm (voor draad ongeveer max 2,5 mm2)
FEP-SEAL-U (blauw) draadseal met een gat van ongeveer 2,8 mm (voor draad ongeveer max 4,0 mm2)
FEP-SEAL-B (zwart) blinde dichting voor een niet gebruikte aansluiting

De specialist zal nu zeggen dat er helemaal niks van klopt en dat is eigenlijk ook.

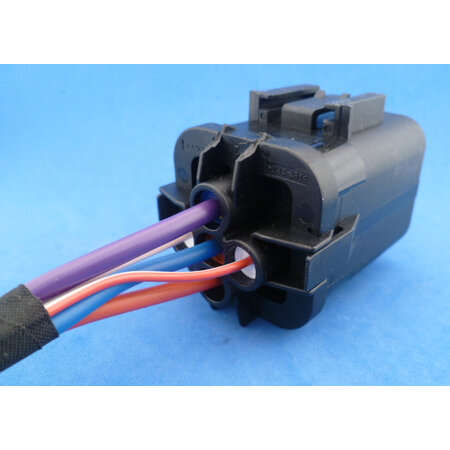

Eigenlijk horen bij deze relaisvoet kontakten PT48-F-25-S en PT48-F-40-S (dit zijn nummers uit mijn webshop). Die zijn bedoeld om te krimpen in combinatie met een draadseal. Maar omdat dat voor deze grote kontakten en seals niet zo eenvoudig is en om het betaalbaar te houden lever ik de 'gewone' kontakten. Omdat die andere kontakten gewoonweg niet mooi te krimpen zijn met een gangbare krimptang. Ik heb zelf ook niet de juiste tang. Maar draden krimpen en het sealtje er los achteraan duwen (foto 9) vind ik een goede oplossing. Voor wie nog zekerder wil zijn gooit er een druppeltje lijm op. De seals gaan in ieder geval diep naar binnen.

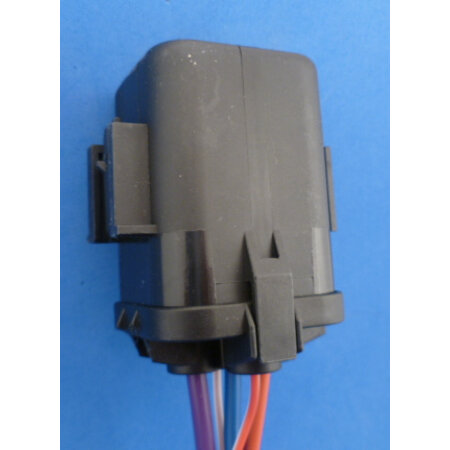

Afmetingen: 65 mm hoog, de andere 2 maten zijn 50 x 45 mm.
Voor montage ergens tegen kan ik niks leveren. Maar het is niet zo moeilijk. Een simpel plaatje zoals foto 10 is erin te schuiven als je de lip wegbreekt. Maximaal denk ik 1,5 mm dik, het plaatje op de foto is 1 mm dik en iets krom zodat de houder er vast op zit.
De kappen zijn ook onderling koppelbaar maar of dat nuttig is?

Dit is een hele fijne relaishouder, helaas wel duur maar is heel eenvoudig in gebruik en de kontakten werken perfect, relais gaat er eenvoudig in en uit. Minpuntje is de bevestiging die je zelf moet maken. Denk eraan, in deze voet passen gewone minirelais. In de webshop heb ik ook waterdichte relais, die hebben hun eigen passende relaisvoet maar passen niet in deze waterdichte relaisvoet.
