RELH-RB15 relaisvoet micro

Relaisvoet voor 1 microrelais past in relaisframe RELFR-6. Wordt geleverd zoals foto 1 met kontakten.
Dat zijn 3 verschillende kontakten, voor de 6,3 mm aansluitingen zitten er 2 verschillende kontakten bij. Waarom dat zo gemaakt is weet ik niet.
Voor aansluiting 5, meestal 30 van het relais zit er kontakt 3-7005 ( positive lock ) bij, max 2,0 mm2.
Voor aansluiting 4 op de relaisvoet, meestal  87 van het relais is het een power timer kontakt 3-4665/1, max 2,5 mm2.
In het geval van een wisselrelais is het kontakt voor positie 2 op de voet (meestal 87a van het relais) junior power timer 3-5630, ook voor max 2,5 mm2.
Voor de bekrachtigingsspoel op positie 1 en 3 (85 en 86 van het relais) zijn de kontakten ook junior power timer 3-5620 voor max 1,0 mm2.

LET OP. De nummering op de voet is NIET hetzelfde als op de meeste relais.

Het kontakt 3-7005 is van het type positive lock. Dit gaat in principe heel gemakkelijk los. Deze relaisvoet heeft kennelijk een kleine afwijking waardoor de relais er niet altijd even gemakkelijk uit gaan. Dit kontakt 3-7005 moet in ieder geval mooi los in de voet zitten. Dus meteen onder de voet alle draden stevig in-tapen is bij dit relais geen goed idee. Als het kontakt goed los zit ontgrendeld het zichzelf beter bij uitnemen van het relais.

Ik verwacht dat meegeleverde kontakten in de meeste gevallen goed bruikbaar zijn. Niet meegeleverd maar de onderstaande kontakten passen ook:
In plaats van 3-7005 kan ook 3-7000 voor max 1,0 mm2 en 3-7010 voor 2,5 - 4,0 mm2.
De power timers 3-4646, 3-4647, 3-4664, 3-4665 en 3-2050 passen ook. In 3-2050 past tot 4,0 mm2 draad en het kan zijn dat je de krimpverbinding iets bij moet knijpen met een waterpomptang zodat hij in de voet past ...
De junior power timers 3-5620, 3-5630, 19301 en 19305 passen allemaal. Een opmerking daarbij, het 'standaard' gereedschap waarmee je deze kontakten uit een stekker kunt halen past NIET in deze relaisvoet.

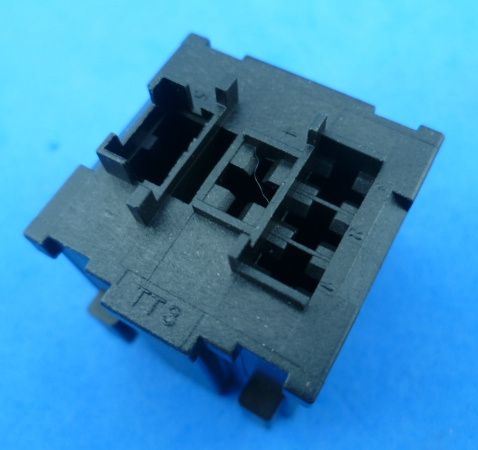

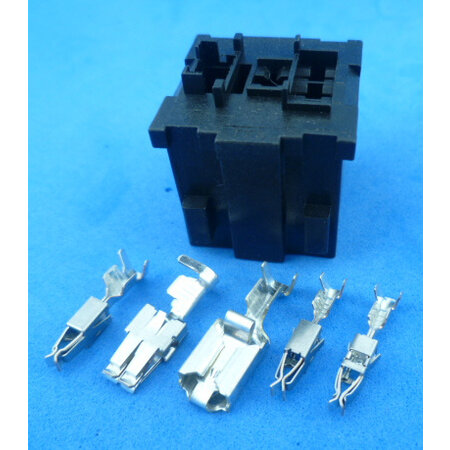

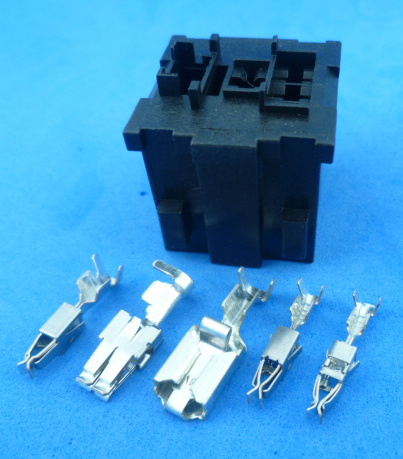

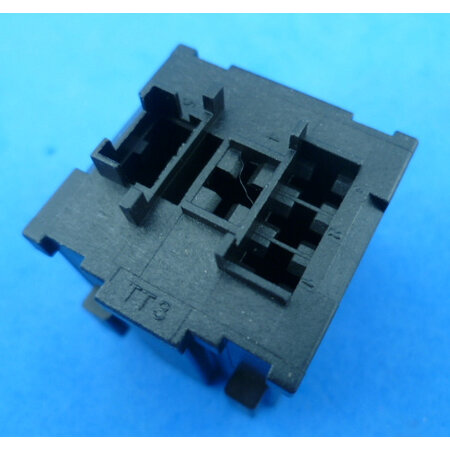

Foto 1 is wat geleverd wordt.

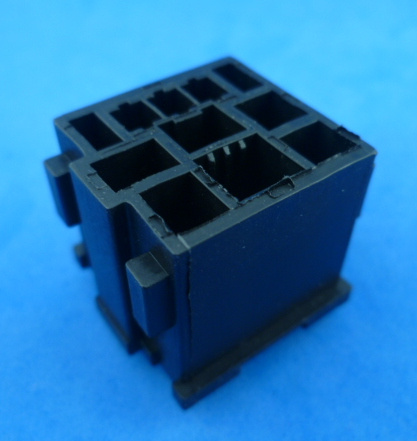

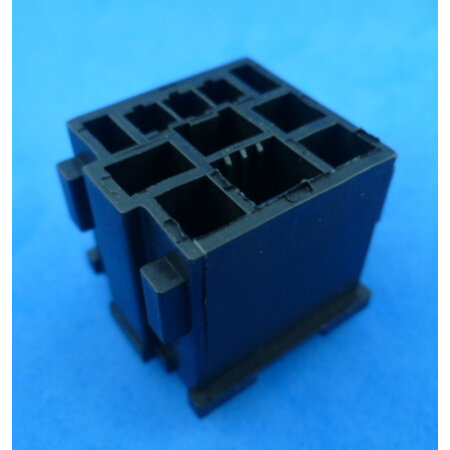

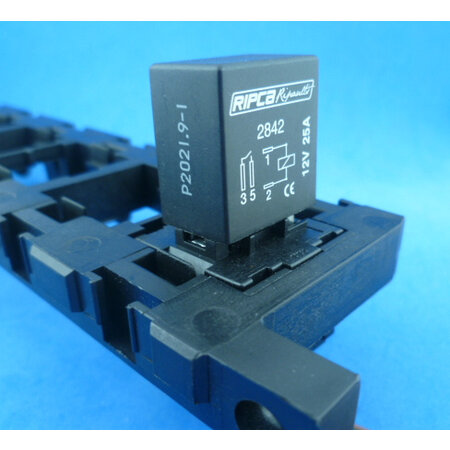

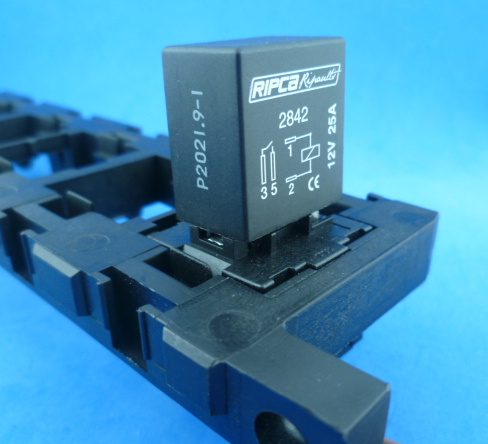

Foto 2 en 3 zijn detailfoto's van de relaisvoet.

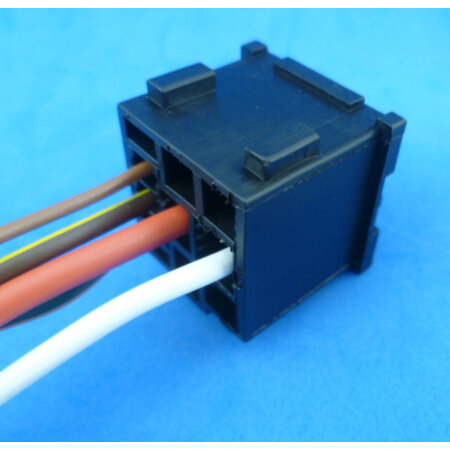

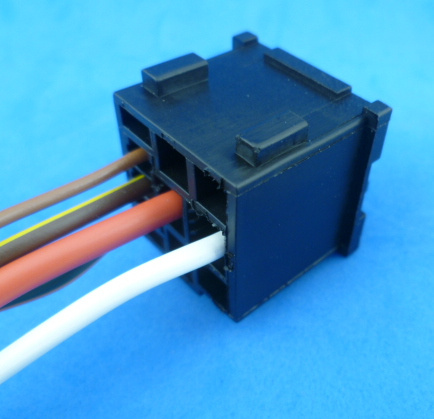

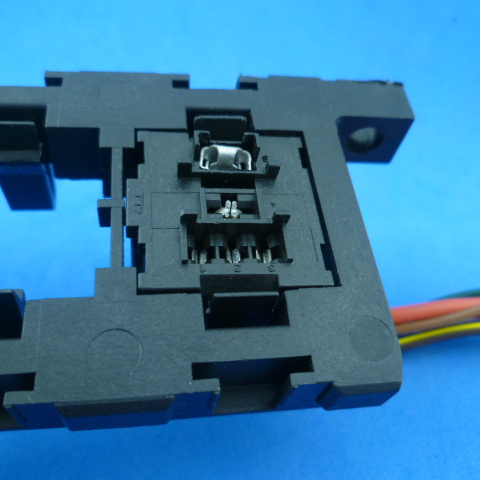

Foto 3-5 zijn toepassingen met draden en gemonteerd in RELFR-6 (dus niet meegeleverd).

Ik ken dit type relaisvoeten uit oudere type's van Audi. Dus ook kans dat het bij Volkswagen en Porsche voorkomt. Als er een zelfde soort frame in zit als RELFR-6 dan past deze voet erin (als er nog een plaats vrij is). Anders kan relaisvoet RELH-RB10 misschien, die past aan de rand van een dergelijk frame.
