RELH-RB12 relaisvoet maxi 4 polig

4 polige universele relaisvoet voor zware maxi relais. aansluitingen:  2 x 6.3 mm en 2*9.5 mm. Meegeleverd  2 kontakten 6.3mm positive lock 3-7000 en twee stuks kontakten 9.5x1.2mm voor draad 3-6mm2. Passende voet voor bijvoorbeeld relais 268763. Is koppelbaar met relaisframe RELFR-6, aan 2 kanten. Is dus eigenlijk niet alleenstaand te gebruiken maar met wat dun plaatmateriaal en een vijl is snel een montagebeugeltje te maken.
Afmetingen 38,7 x 30,2 x 33,1 mm.

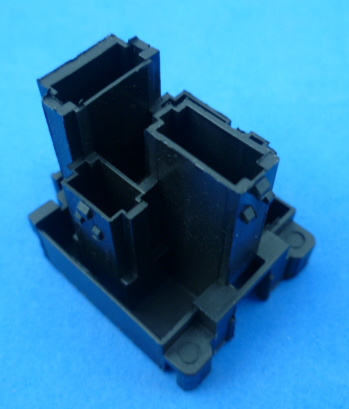

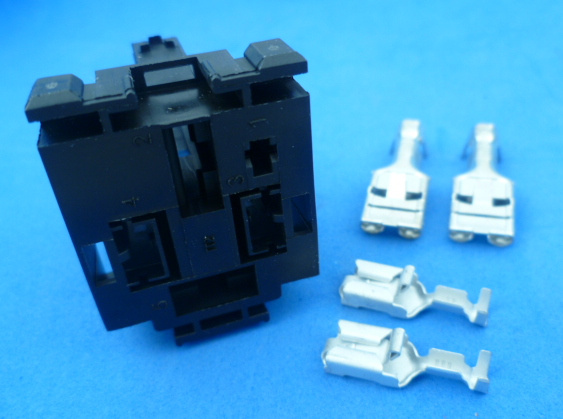

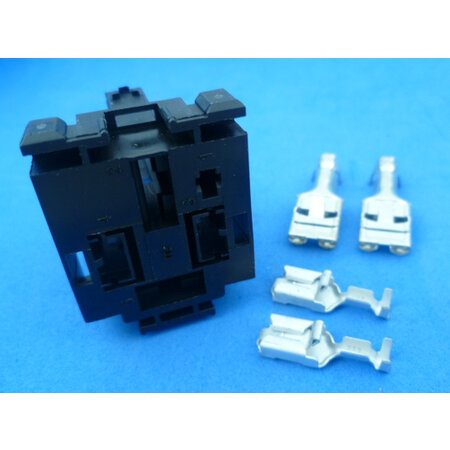

Foto 1: dit wordt geleverd, relaisvoet en totaal 4 kontakten.

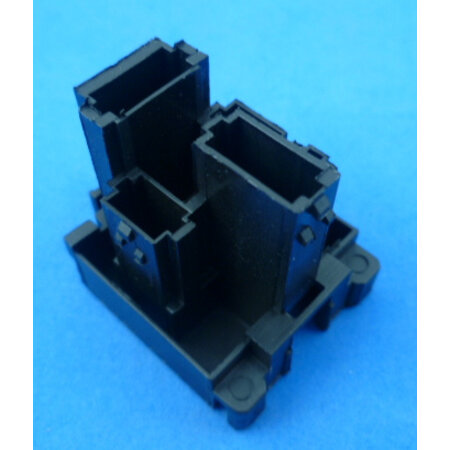

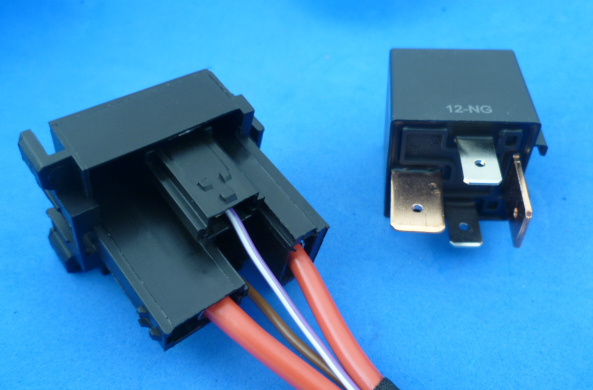

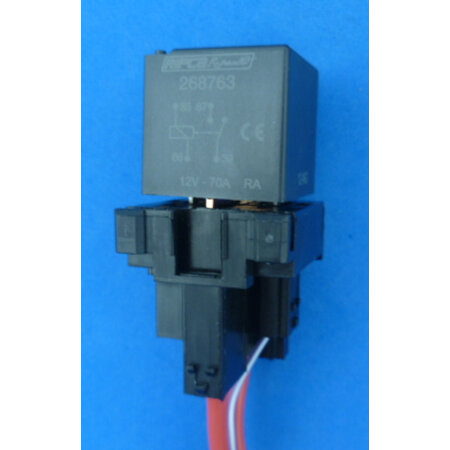

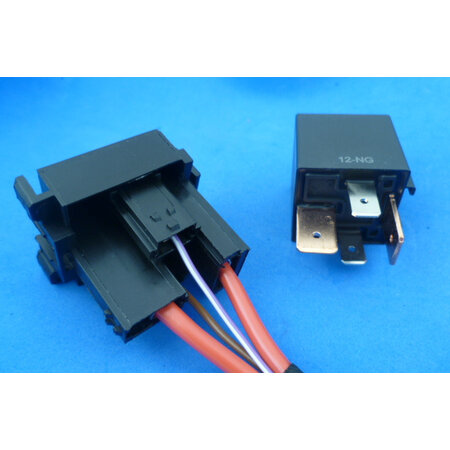

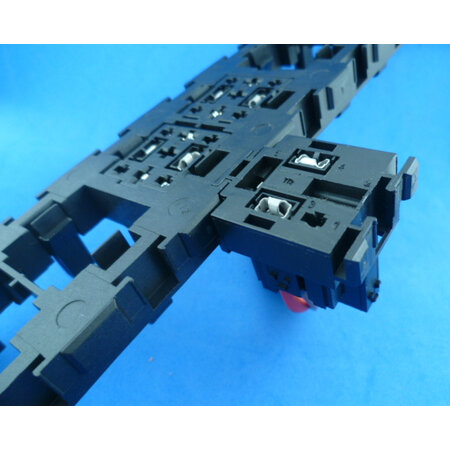

De rest van de foto's zijn detailfoto's en toepassingen van de voet.

Kontakt dat ook past voor de twee 6,3 mm aansluitingen is 3-7005 en 3-7010 voor dikker draad.

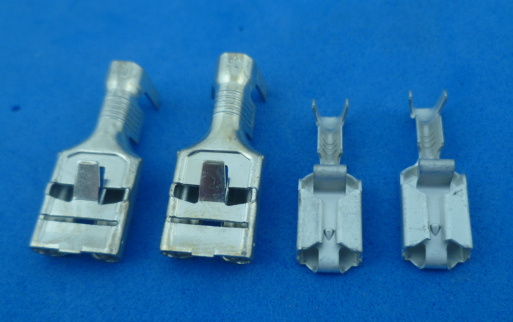

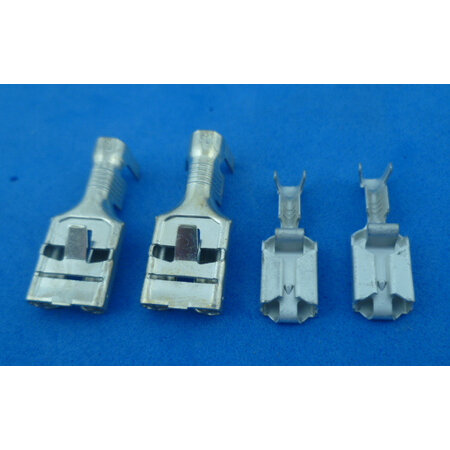

De kontakten voor 9,5 x 1,2 mm: Meegeleverd zijn twee stuks 14382-02 voor 3-6 mm2 draad. Ook past 14380-00 en 14380-02 voor draad tot 2,5 mm2. Kontakten 14384-00 en 14384-02 voor draad tot 10 mm2 draad zullen ook passen maar ik verwacht dat bijna niemand een krimptang voor deze heeft. De kans is ook groot dat je de krimp iets platter moet maken met een waterpomptang anders past het niet in de voet ...

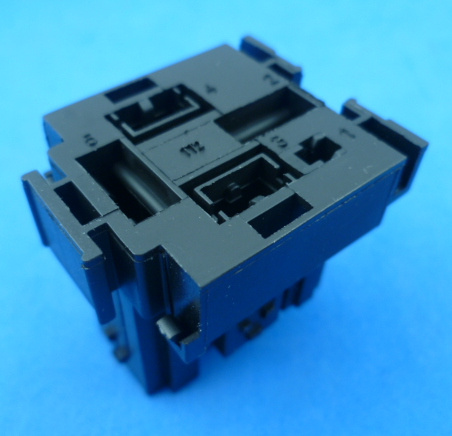

De relaisvoet is eigenlijk 5-polig, aansluiting 1 is voor een 2,8 mm relaiskontakt. Een kontakt hiervoor lever ik NIET mee. Welk kontakt hier in past weet ik niet. Zal ook weinig voorkomen verwacht ik. De nummering van de kontakten op de voet is daarom ook anders dan normaal.

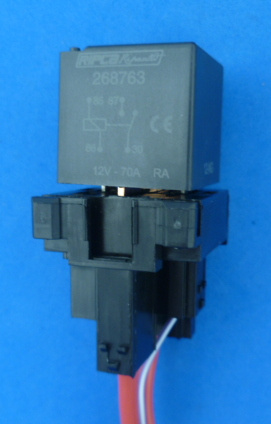

Denk er aan, deze relaisvoeten met schuifstekkers gaan zwaar, insteken van een relais gaat moeilijk en er weer uithalen moet meestal door met een schroevendraaier te wrikken.
Dat komt door de twee 9,5 mm kontakten. De positive lock kontakten 3-7000 voor de 6,3 mm aansluitingen doen het beter. Die zitten een beetje los in de relaisvoet, zorg er voor dat ze ook los blijven door niet de draden meteen onder de relaisvoet stevig aan elkaar te plakken met tape. De foto die ik heb bijgevoegd is dus eigenlijk niet goed ...
