R01569 zekering - relaiskast

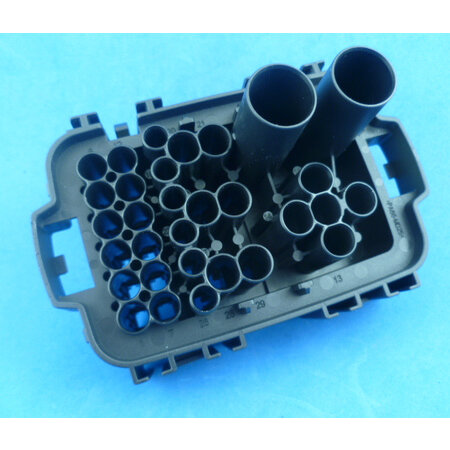

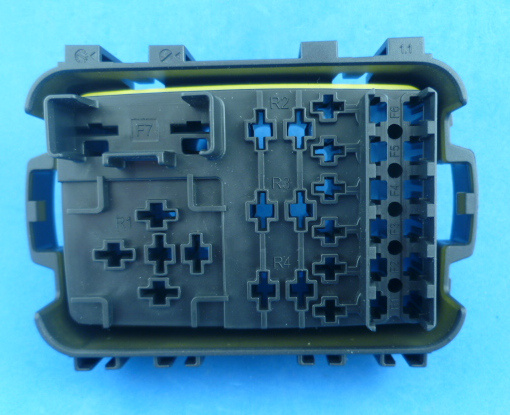

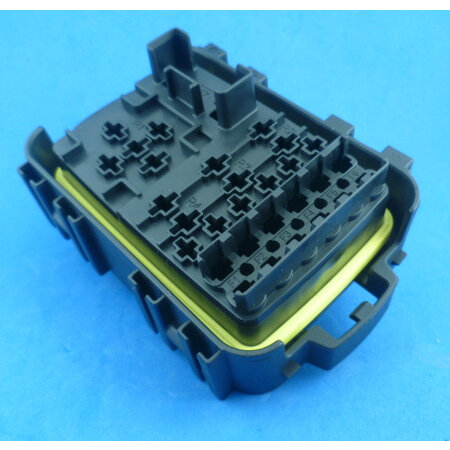

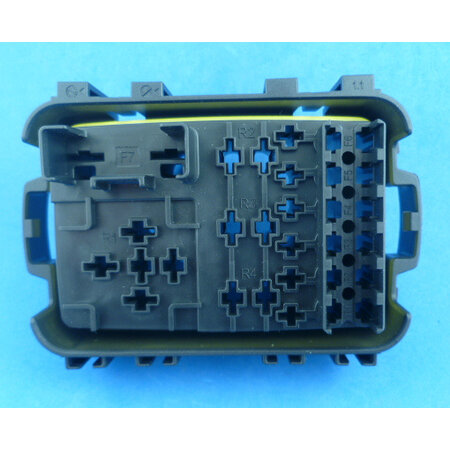

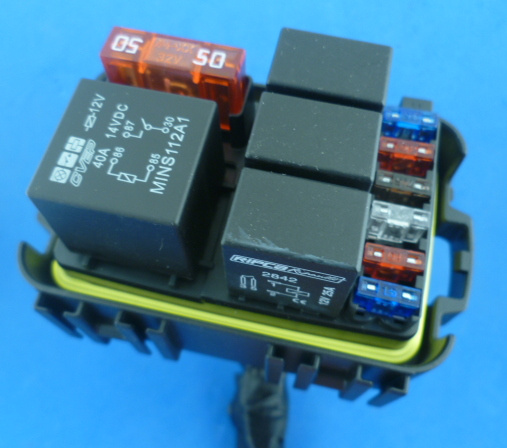

Let op, dit artikel is alleen de lege behuizing zonder deksel, kontakten, afdichtrubbers, relais en zekeringen (foto 1-3).

MTA artikelnummer 0101569/00. Met deze behuizing is een komplete waterdichte zekering-relaiskast samen te stellen maar lees wel het hele verhaal.
Er kan in:
1 Maxi zekering (MAF...)
6 mini zekeringen (MIF...)
3 Micro relais (alleen de 4 polige dus geen wissel relais)
1 Mini relais (5 polig dus niet voor relais met ook 2,8 mm kontakten)

Voor montage heb ik in de webshop: 00690 en 00691. Van de voetjes 00690 passen er 2 stuks aan de ene kant van de behuizing, en aan de andere kant passen 2 stuks 00691. Die zijn te laag voor op een vlakke ondergrond dus je moet er iets onder schroeven om te verhogen in zo'n geval. Twee of meer kastjes aan elkaar schuiven kan met dit systeem ook.

Passende deksel is R01371 (MTA 0101371/10).

In principe is deze zekeringkast waterdicht, zowel door de afdekkap en de draden kunnen voorzien worden van afdichtingen. Niet alles daarvan kan ik leveren helaas.

Kontakten voor de mini zekeringen (MIF ...):
3-8330, 3-8331 en 3-8332 als je GEEN afdichtrubbertjes gebruikt.
3-8338 en 3-8339 in combinatie met afdichtrubbertjes. Precies de voorgeschreven afdichtrubbertjes van MTA heb ik niet maar wat goed gaat is: 3-07510 en SEAL-33558.

Kontakten voor het Mini relais:
3-4664, 3-4665, 3-4665/1, 3-4646, 3-4647 en 3-2050 wanneer je GEEN afdichtrubbertjes gebruikt.
PT48-F-25-S en PT48-F-40-S in combinatie met afdichtrubbertjes FEP-SEAL-U, FEP-SEAL-W en FEP-SEAL-W.

4,8 mm kontakten van de Micro relais:
3-5620, 3-5630, 19301 en 19305 wanneer je GEEN afdichtrubbertjes gebruikt.
PT-28-F-06-S, PT28-F-10-S en PT28-F-25-S in combinatie met afdichtrubbertjes TYCO-SEAL-U, TYCO-SEAL-N of TYCO-SEAL-Y. Ook dit zijn niet de originele MTA rubbertjes. Iets strakker in het gat zitten de rubbertjes van de Superseal stekkers: SEALGROEN, 3-7740 en 07530-ORG.

6,3 mm kontakten van de Micro relais:
Dit zijn dezelfde als hierboven bij Mini relais.

Kontakten voor Maxi zekering (MAF..):
3-7410 is het kontakt bedoeld voor krimpen in combinatie met een afsluitrubbertje. Die rubbertjes heb ik niet. Bij artikel 3-7410 staan wel de bestelnummers van de MTA afdichtrubbertjes. Een mogelijke oplossing is misschien de rubber T-RS-PG7S (die kun je in de webshop vinden zolang die op voorraad is). Dat is eigenlijk een doorvoerrubber, die past mooi alleen ik verwacht dat die bij beweging van de draden niet op zijn plaats blijft. Een krimptang voor deze kontakten heb ik niet.

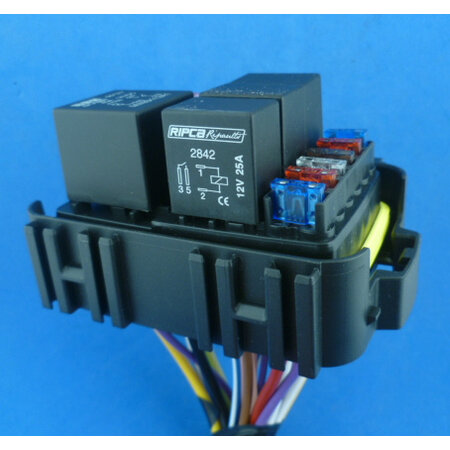

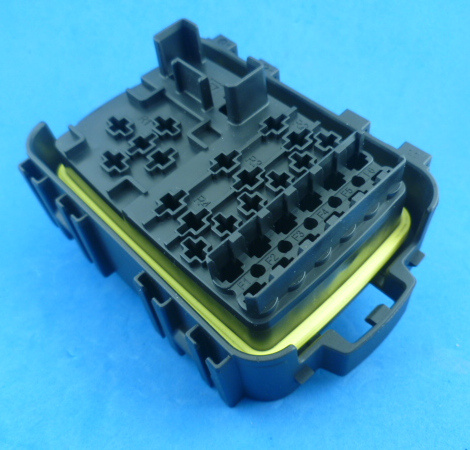

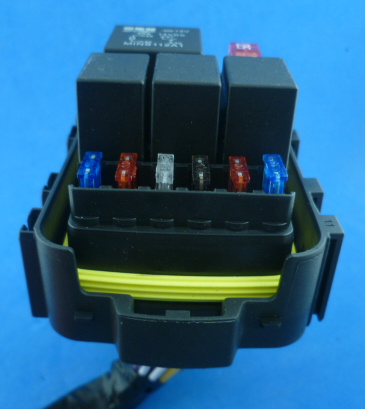

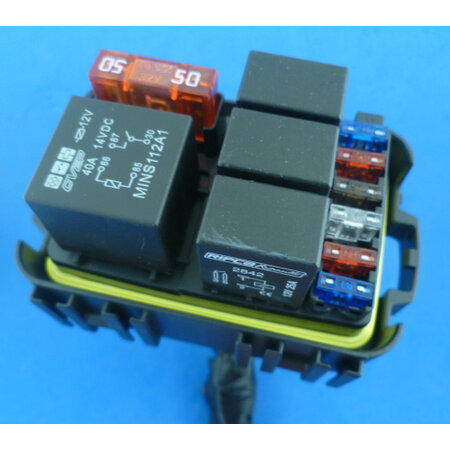

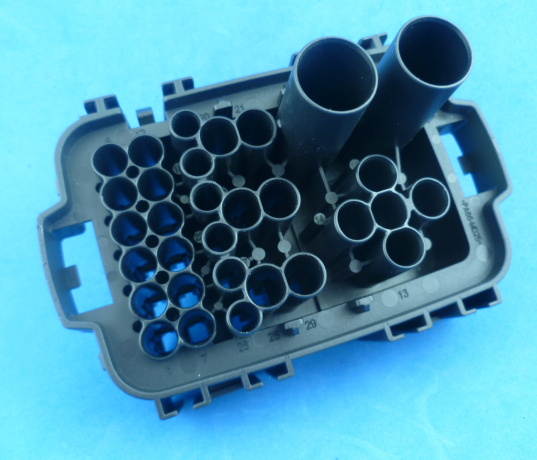

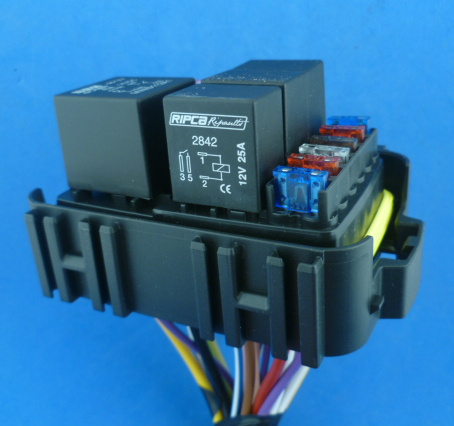

Foto 4-6 is de kast met relais en zekeringen

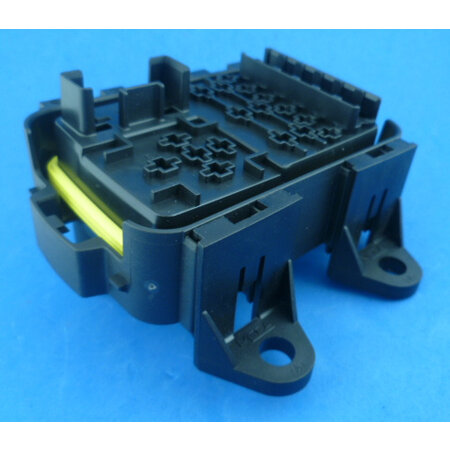

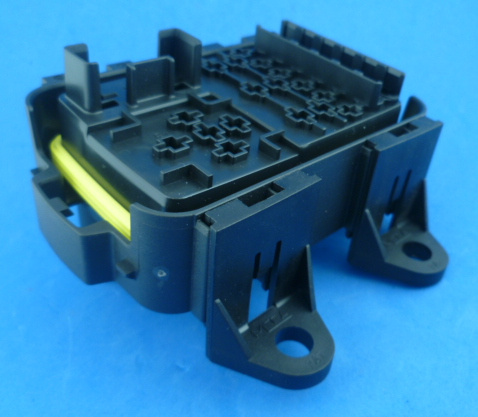

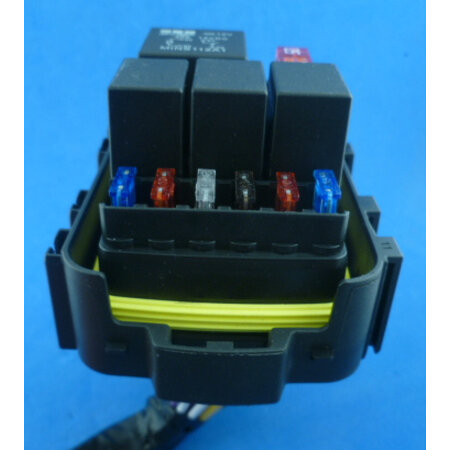

Foto 7 is met 2 montagevoetjes 00690 (of 00691 aan de ander kant)

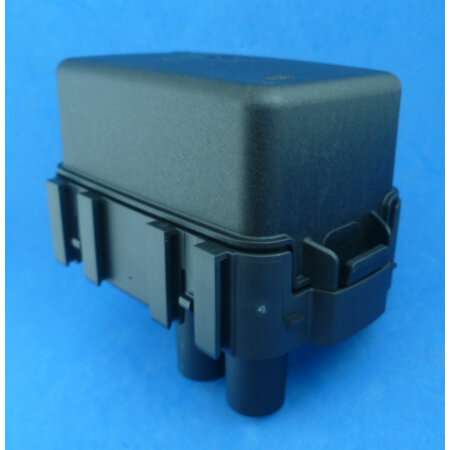

Foto 8 is met deksel R01371
