Moment schakelaar met symbool 'P - Z' 12-24V

LET op, deze drukschakelaar veert terug in de uit-stand.

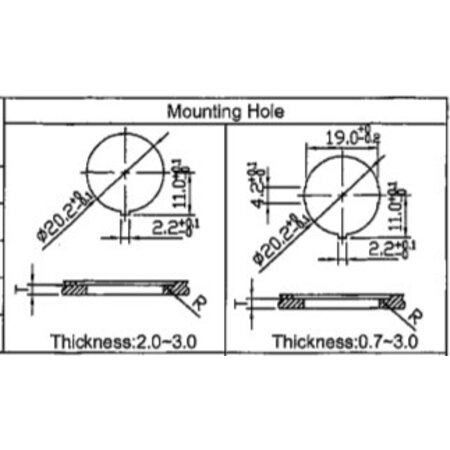

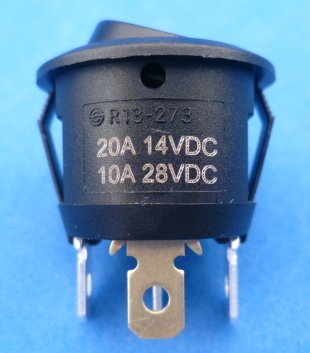

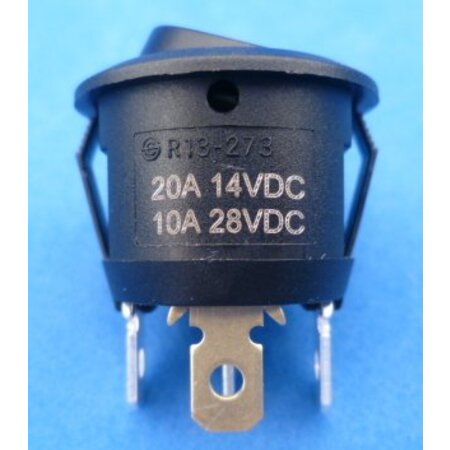

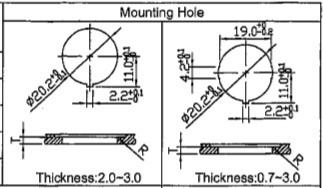

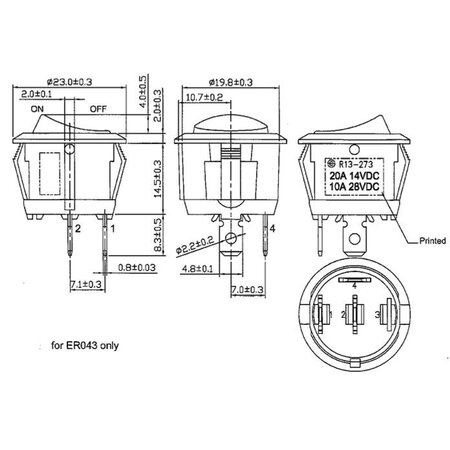

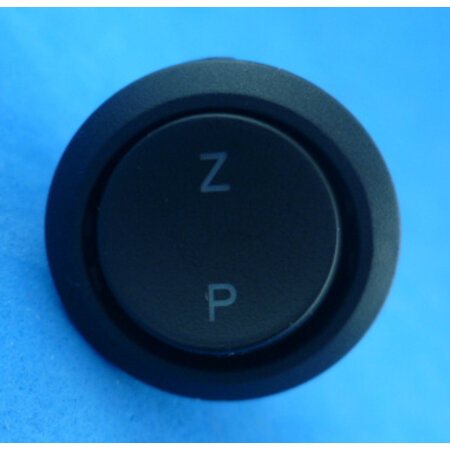

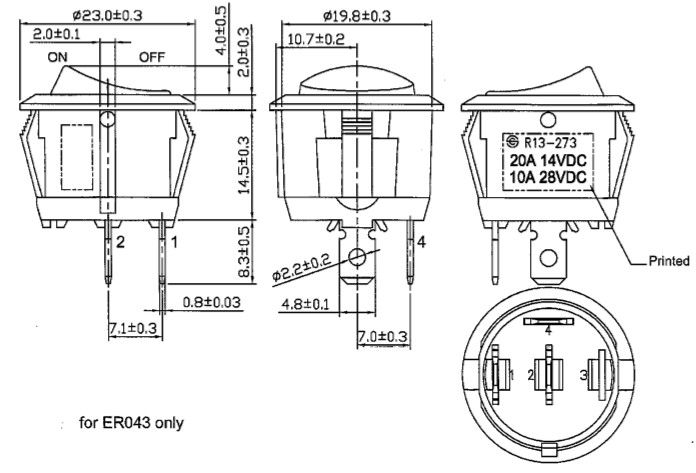

ronde drukker met P en Z-symbool, verlicht 12V/20A, 24V/10A. Veert terug in de uit-stand als je hem los laat. Klemmontage in gat ongeveer 20 mm met een uitsparing voor anti-draai. Inbouwdiepte 23 mm zonder stekkers erop. Grootste diameter van de flens is 23 mm, klik ook op de foto's voor grote versie. Aansluiten met vier 4.8*0,8mm schuifstekkers.

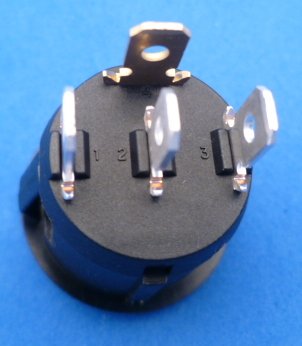

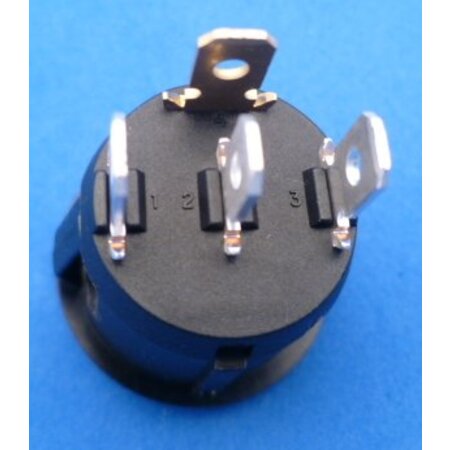

aansluiten schakelaar:

2 - PLUS in
1 - PLUS geschakeld uit

verlichting:

4 - MIN aansluiting voor beide LED's
3 - PLUS ingang voor symboolverlichting

De led aangesloten op aansluiting 3 geeft wit licht, grotendeels achter de Z en wat minder achter de P. Is bedoeld als orientatieverlichting. De LED achter de P brand groen als de schakelaar is ingedrukt (die zie je dus niet branden met je vinger erop). (op deze manier worden de andere schakelaars uit deze serie ook gebruikt).
Je kunt in principe ook de ingaande plus op 1 aansluiten en dan is 2 de uitgaande geschakelde plus. Dan blijft de led constant groen branden als orientatieverlichting en gebruik je ingang 3 van de schakelaar om de 'status' aan te geven d.m.v. de witte led.

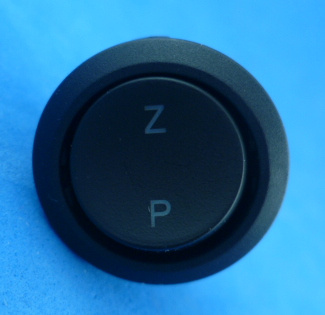

De schakelaar staat in rust met de Z ingedrukt. Je drukt dus op de P-kant.


De symboolverlichting is e.v.t. nog iets te dimmen door in serie met aansluiting 3 een weerstand te schakelen, het is spanningsafhankelijk maar ik denk dat die dan ergens tussen 1000 en 5000 ohm mag zijn. De ingebouwde weerstanden waren in het exemplaar dat ik geopend heb 7500 ohm.

Let op. Schakelaars met een LED indicator voor aan en uit dat is in de praktijk niet zo eenvoudig. Voor daglicht is een felle LED nodig maar in het donker kan je verblind worden door een te felle LED. Een dimfunctie die de LED's dimt bij inschakelen van de autoverlichting dat hebben deze schakelaars niet. Dus voordat u gaten gaat boren en installeren test het eerst even uit, zowel bij daglicht en in het donker.
