MBS15 Wissel hoofdstroomschakelaar

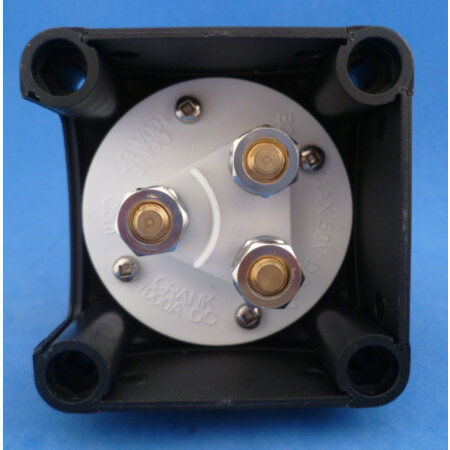

Wissel hoofdstroomschakelaar met 4 standen. Drie 8 mm aansluitbouten, com, B1 en B2. Voor 12 - 50V.

stand uit: niks is doorverbonden
stand 1: com verbonden met B1
stand 2: com verbonden met B2
stand 1+2: com verbonden met B1 en B2

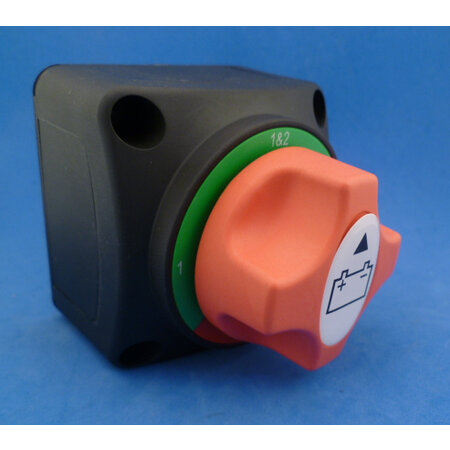

de knop kan helemaal rond gedraaid worden

100A continue en 300A gedurende korte tijd. Je kunt een stroomkring inschakelen met deze schakelaar, de maximale stroom mag er doorheen als hij aanstaat maar ik zou niet gaan omschakelen als de maximale stroom loopt.
Bij overschakelen van 1 naar 1+2 en van 2 naar 1+2 is de verbinding even verbroken.

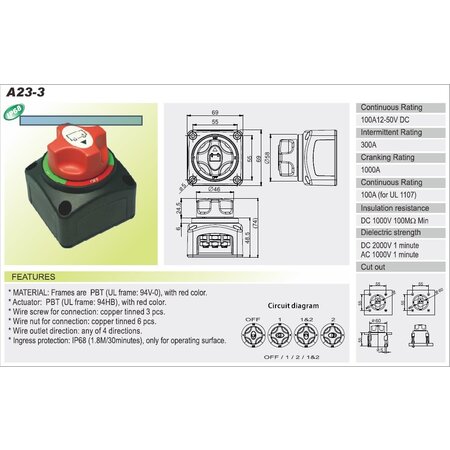

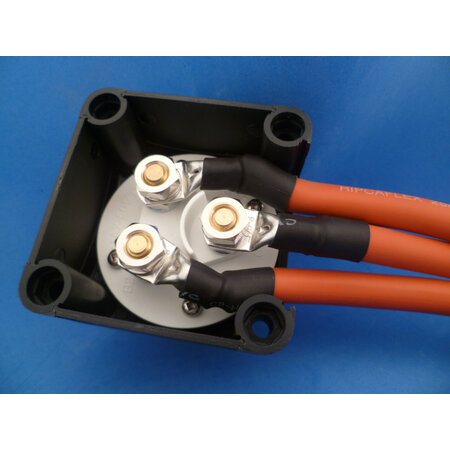

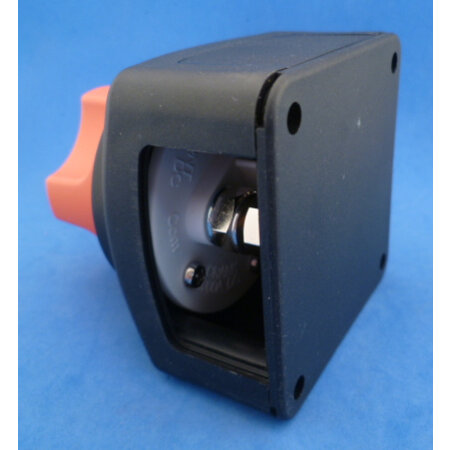

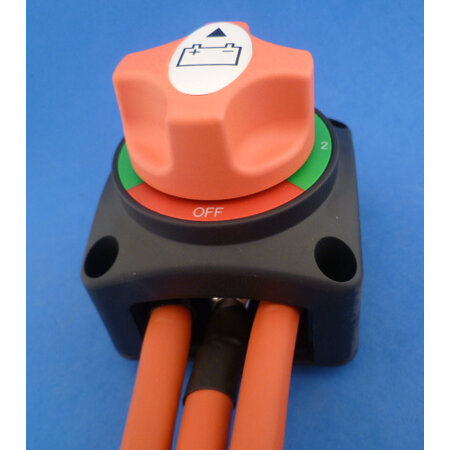

Maten ongeveer 70 x 70 x 75 mm. De vier montagegaten zijn 5 mm. De knop kan er niet vanaf. Aan alle 4 de kanten is het kastje open, 3 kanten zijn voorzien van een uitschuifbaar plaatje.  De kabels op foto 5 en 6 zijn 25 mm2 en eigenlijk al te dik om op deze manier naar buiten te voeren. Ze zijn met de krimptang aan het oog gezet (TT258, die zijn mooi kort), gesoldeerd zou je de knik er niet in kunnen buigen. In dat geval zul je openingen moeten maken in de andere zijkanten.
