FEP-28-10P-SET stekkerset

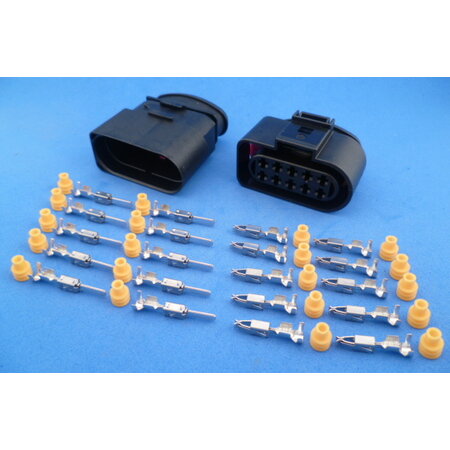

Fep stekkerset 10 polig bestaande uit 1 stekkerhuis voor male kontakten, 1 stekkerhuis voor female kontakten, 10 male kontakten, 10 female kontakten en 20 draadseals. Kontakten (en draadseals) zijn geschikt voor 1,5 - 2,5 mm2 draad.

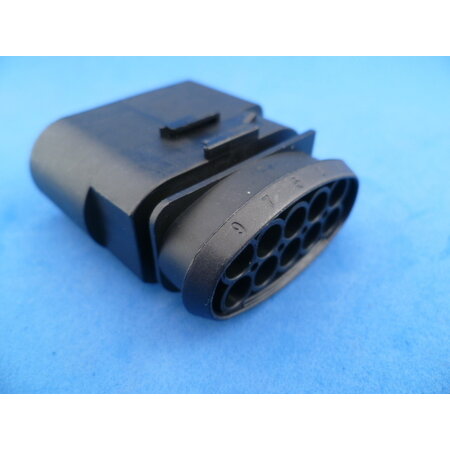

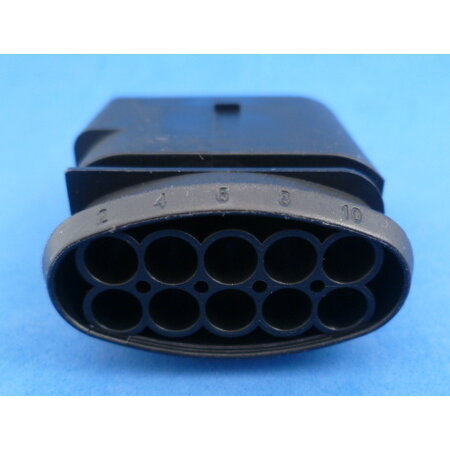

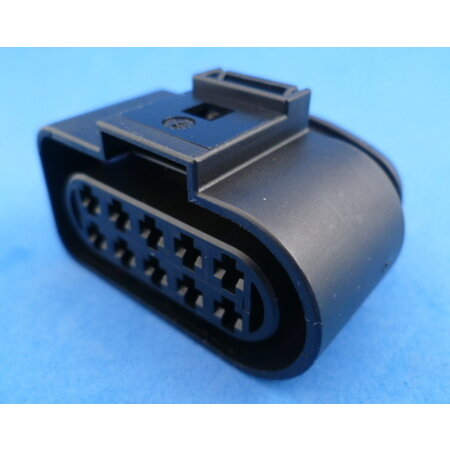

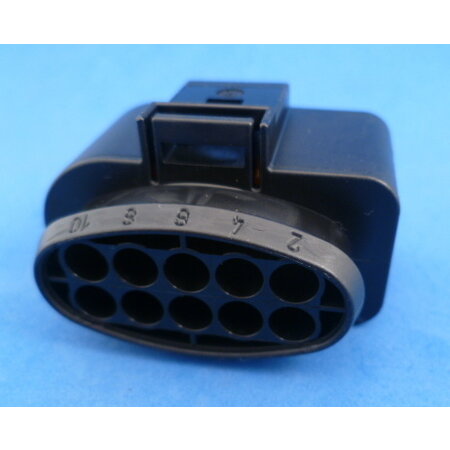

Wat maten van de stekkers: huis voor male kontakten 48,6 x 43,7 x 22,6 mm (ongeveer ...). Huis voor female kontakten 33,05 x 47,0 x 28,9 mm. In elkaar is de lengte 61 mm.
In deze stekkers zitten de bekende (power) timer kontakten van 2,8 mm breed.

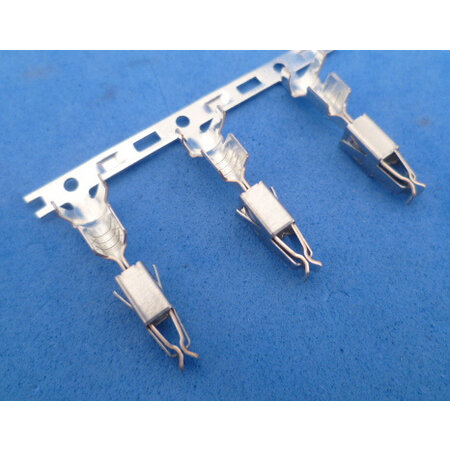

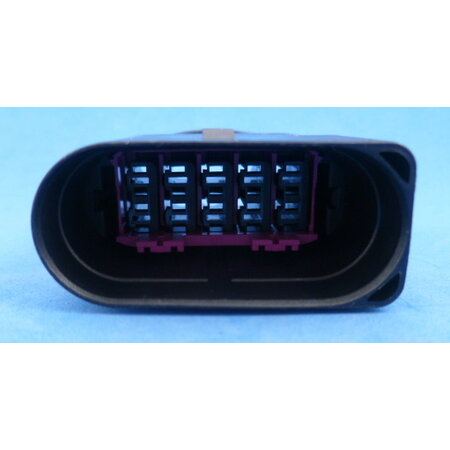

Meegeleverd de kontakten PT28-F-25-S, PT28-M-25-S en draadseals TYCO-SEAL-Y. De kontakten vergrendelen in de behuizing, als ze er allemaal in zitten schuif dan de paarse vergrendeling door voor een tweede vergrendeling (anders passen de stekkers ook niet in elkaar). Het kan zijn dat de kontakten nog aan 'reel' geleverd worden. Zie laatste foto. Ze zijn eenvoudig los te knippen met een gewone huishoudschaar.
De twee stekkerhuizen hebben een vergrendeling. De gemakkelijkste manier om te ontgrendelen: druk met je duim de ontgrendeling naar achter, druk de stekker eerst iets vaster in elkaar en dan pas uit elkaar en laat dan de ontgrendellip pas los. Kom niet in de verleiding een schroevendraaier te gebruiken want dan breekt de ongrendellip gemakkelijk af.

Onderstaande artikelen passen op of in deze stekker, u vind ze elders in de webshop.

Kontakten die passen in het stekkerhuis voor female kontakten:

PT28-F-06-S voor draad 0,2- 0,6mm2
PT28-F-10-S voor draad 0,5-1,0mm2
PT28-F-25-S voor draad 1,5-2,5mm2 (deze zitten er standaard bij)

Kontakten die passen in het stekkerhuis voor male kontakten:

PT28-M-06-S voor draad 0,2- 0,6mm2
PT28-M-10-S voor draad 0,5-1,0mm2
PT28-M-25-S voor draad 1,5-2,5mm2 (deze zitten standaard bij deze set)

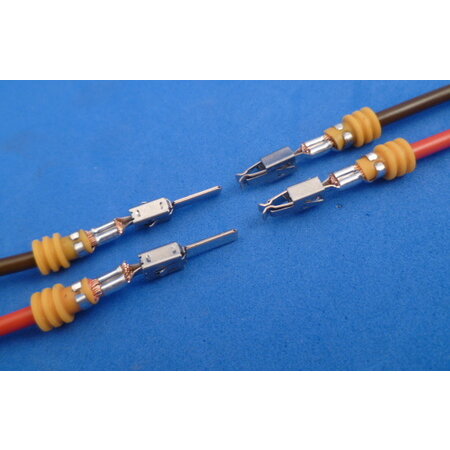

Draadseals:

TYCO-SEAL-U (voor ongeveer 0,35-1,0mm2 draad)
TYCO-SEAL-N (voor ongeveer 1,5 mm2 draad)
TYCO-SEAL-Y (voor ongeveer 1,5-2,5mm2 draad) (deze zitten standaard bij deze set)

Welke seals het beste passen is afhankelijk van de isolatiedikte van de draad.

Het Male stekkerhuis is vast te monteren m.b.v. artikelnr. FEP-CLIP.
Kontakten zijn te verwijderen met werktuigje 88040.
