E180618 schakelaar flash-off-flash

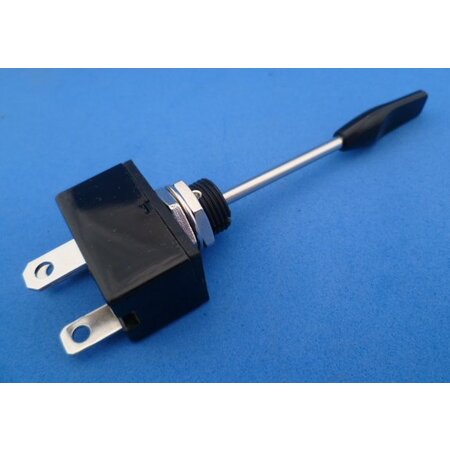

Wisselschakelaar met uitstand in het midden. De schakelaar veert terug in de middenstand, dus uit. Voelt nog niet eens zo slecht aan ook. De hefboom is ook aan de binnenhant van de schakelaar nog metaal. Dus maakt een degelijke indruk maar omdat hij zo lang is toch oppassen dat je er niet achter blijft hangen met je mouw ... . Hefboom is 60 mm lang. Totaal steekt de schakelaar ongeveer 65 mm voor het paneel uit waar hij is ingebouwd. Aansluiten met gewone 6,3 mm schuifstekkers.
Opdruk is: 10A / 24VDC, 15A / 12VDC, als je rekening houd met de helft dan zit je denk ik wel goed.

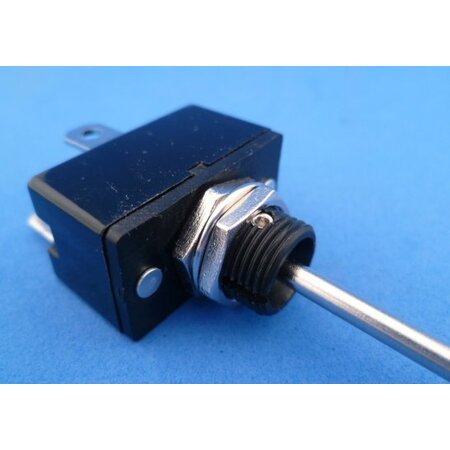

Inbouw in in 12mm gat, maximale paneeldikte 5 mm (met 1 moer en verring eraf zou 8 mm kunnen ...). De schacht heeft een gleufje voor anti-draai, de schakelaar kan dan niet ronddraaien in zijn paneelgat maar om zo'n gat te maken met een pikje dat uitsteekt dat is voor de 'gewone man' bijna niet te doen, ik denk alleen door lang te vijlen.

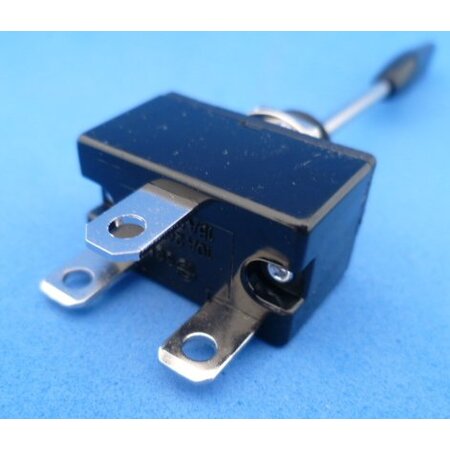

De middelste aansluiting is de gemeenschappelijke. Die verbind dus door met 1 van de 2 buitenste kontakten afhankelijk van de positie van de schakelhefboom.
