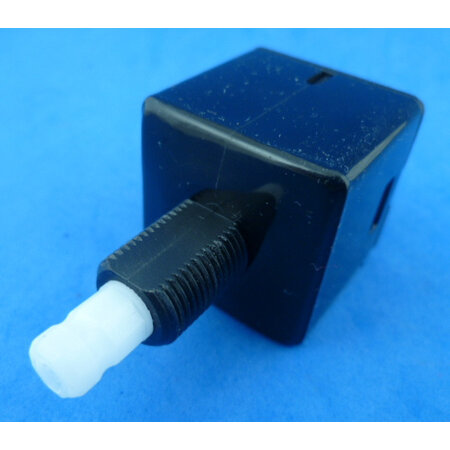

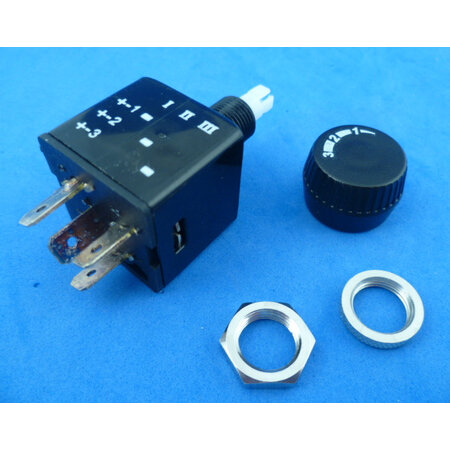

Draaischakelaar 3 standen + uit

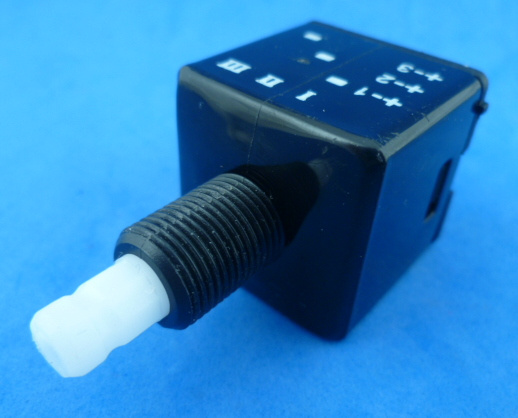

Draaischakelaar met 4 standen, uit - 1- 2 - 3. De aansluiting '+' wordt in de standen 1 - 3 doorverbonden met desbetreffende aansluiting of niet doorverbonden in de stand 'uit'. De stand uit is helemaal linksom.

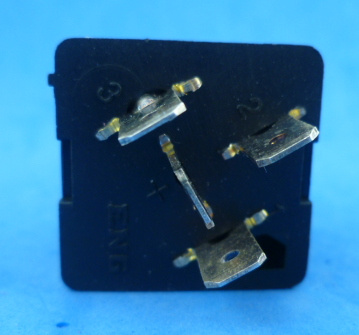

Vier aansluitingen, aan te sluiten met normale 6,3 mm schuifstekkers. De schakelaar heeft de layout van een minirelais dus de relaisvoet RELH007B is ook als aansluitstekker te gebruiken.
Ik heb geen gegevens over max spanning en stroom. Vrijwel zeker voor spanningen tot 24V bruikbaar, voor de maximale stroom zou ik bij 12V niet hoger gaan als 10A.

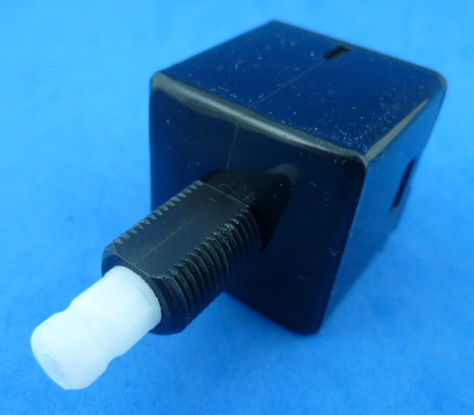

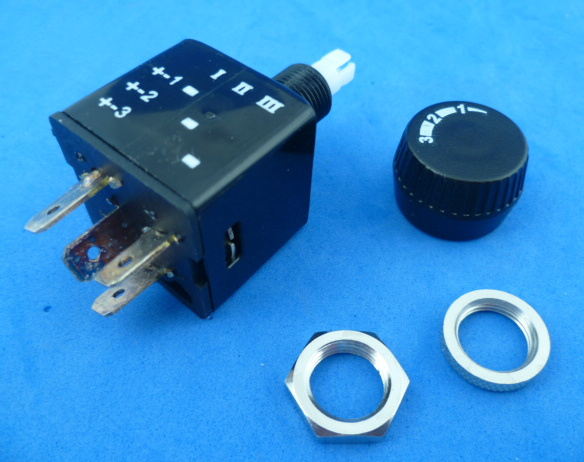

Diameter knop is 24 mm. Montagegat 12 mm met 1 platte zijde. Je moet echt een gat maken met 1 platte kant anders draait de schakelaar gegarandeerd rond in het gat. Max paneeldikte 7 mm. laat je de achterste moer weg dan zou 11 mm nog kunnen. Schroefdraad op de schacht is M12x1. De knop kun je eraf trekken voor montage. Schakelaarhuis is ongeveer 28,5 x 28,5 mm in het vierkant. Inbouwdiepte achter het paneel is 45 mm zonder stekkers erop.

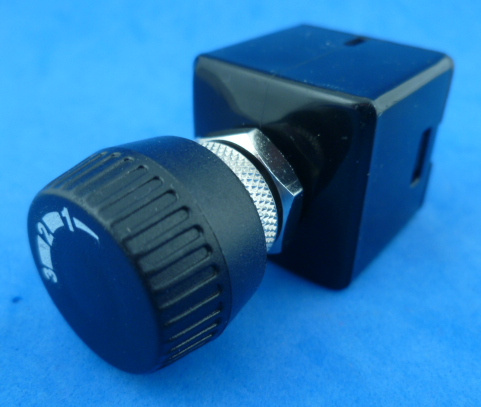

LET OP. Er is altijd maar 1 doorverbinding in de schakelaar tussen '+' aansluiting en standen 1-3. Behalve tijdens draaien. Bijvoorbeeld bij draaien van stand 1 naar 2 is in de overgang even doorverbinding tussen +, 1 en 2. Dat is in veel gevallen geen probleem maar er zijn toepassingen te bedenken waar het wel een probleem is. Op de knop staan de cijfers 1, 2 en 3. Als je een streepje op het paneel zet dan zul je merken dat die cijfers niet precies bij het streepje uit komen. De verdeling op de knop is anders als het mechaniek binnenin.
Merk is ENG.
