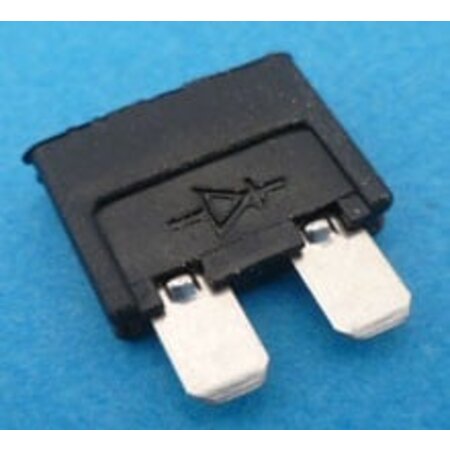

diode 1N5060 in steekzekeringbehuizing

2 ampere diode in behuizing van een ATO steekzekering (het meest voorkomende model steekzekering in waarde's van 1 tot 40A). De bovenkant is open waardoor de polariteit te zien is, het diodesymbool staat ook op 1 van de zijkanten. Soms zie je zulke diode's met een nokje zodat hij maar op 1 manier in de houder past maar dat heeft deze diode niet.

Wat is een diode? Die laat de stroom maar in een richting door en wordt o.a. gebruikt voor gelijkrichtschakelingen maar heeft veel meer toepassingen.

De belangrijkste gegevens zijn max 2A, max sperspanning 400V. Gewoonlijk verwacht je een spanningsval van 0,7 V in de doorlaatrichting, bij deze diode is opgegeven <1,1V. Dat betekent bij 2A en 1,1V dus 2,2W. Die waarde geld voor de losse diode, deze diode zit in een plastic huisje met minder koeling dus bij continubelasting is die 2A niet verstandig.


Deze diode hoort in de categorie zekeringen eigenlijk helemaal niet thuis.
