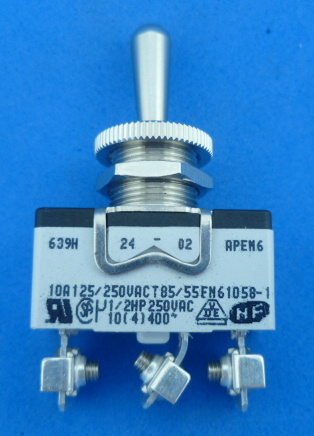

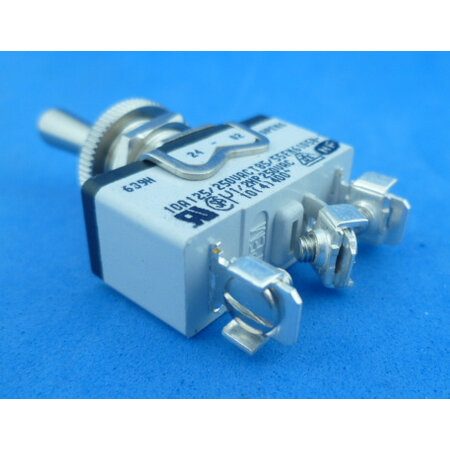

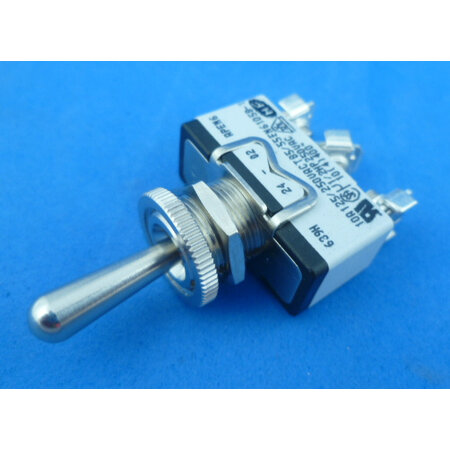

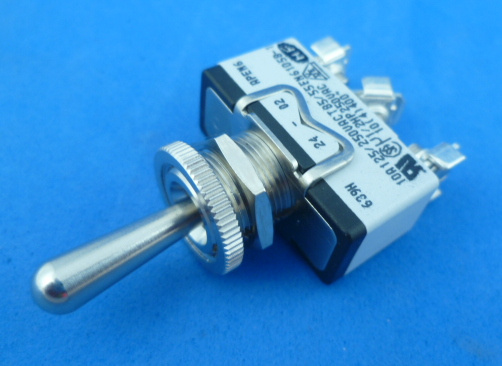

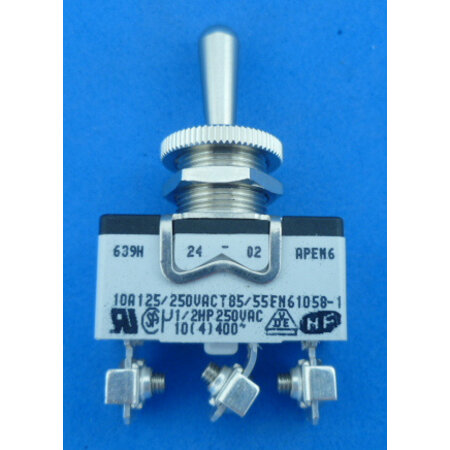

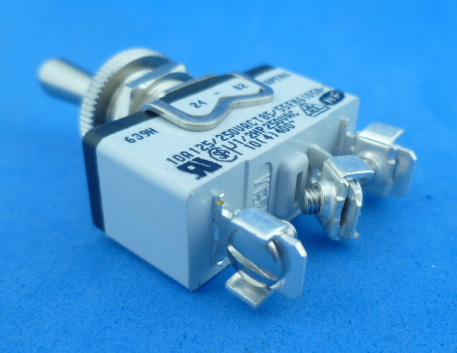

639/H on-off-on schroefaansluiting

Schakelaar aan-uit-aan, wisselschakelaar met uitstand in het midden, 250VAC / 10A. goede kwaliteit, zeer goed schakelgevoel. Montagegat 12mm, max 5mm paneeldikte of 7mm met achterste moer eraf. Steekt 18mm voor het paneel uit, inbouwdiepte 33mm (zonder aansluitingen). Montage met zeskant/kartelmoer. Schroef aansluiting voor de draden. Aansluiten met 3 of 3,5 mm vork kontakten is het gemakkelijkst. Bijvoorbeeld PRR643. Kontakt moet niet breder zijn als 6 mm. Een losse draad onder de schroef gaat ook maar is minder goed. Oogjes niet doen want gepriegel met de moer is ellende ...

Gegevens datasheet van deze serie schakelaars:

Materials:
Case: polyester UL94-VO
Actuator: brass, nickel plated
Bushing: brass, nickel plated
Contacts: silver/nickel alloy

Electrical Specifications:
Max current/voltage ratings:
on/off and on/on 15A 125-250VAC (UL/CSA)
other functions: 10A 125-250VAC (UL/CSA)
Peack current: 30A max. during 1/2 sine, 250VAC
Initial contact resistance: 10 mΩ max. at 1A 2VDC
Insulation resistance: 1000MΩ min. at 500VDC
Dielectric strength: 2000 Vrms 50Hz min. between terminals
2.500 Vrms 50Hz between terminals and frame
Electrical life at full load: 10.000 cycles

General Specifications:
Torque: 1,50 Nm (1.10 Ft.lb)
max. applied to nut
Panel thickness:
4.5 mm (.177) max. between 2 nuts
Operating Temperature: -20ºC to + 55ºC

Agency Approvals:
UL, CSA and NF-VDE (EN 61058-1) approved
