40600 6-weg stekker verdeelpunt

Dit artikel bestaat uit alleen de zwart/rode vedelerbehuizing van foto 1-3. De overige onderdelen moet u afhankelijk van het benodigede aantal en draaddoorsnede er zelf los bij bestellen.

6-voudig stroom verdeelpunt voor gebruik met stekkers. Alle 6 aansluitingen zijn altijd doorverbonden. Voor kabels 2.5 t/m 10mm2. (in de praktijk tot 6 mm2 want een krimptang voor groter dan 6 mm2 is zeldzaam). Voor aansluiten of losnemen van de stekkers: Haal de rode deksel eraf, schuif de gele (2e) vergrendeling opzij en ontgrendel de stekker met het zwarte palletje. Alle 6 aansluitingen zijn intern doorverbonden. Afmetingen zonder montagesteun en stekkers: lxbxh 55 x 48 x 44 mm. De rode deksel past alleen als gele schuif vergrendeld is.

Wat hoort er nog bij en moet u dus e.v.t. ook bestellen:

Stekkerhuizen 40100 (maximaal 6)
Kontakten voor deze stekkerhuizen: 3-7650, 3-7660 of 3-7670
een montageplaatje: 0440

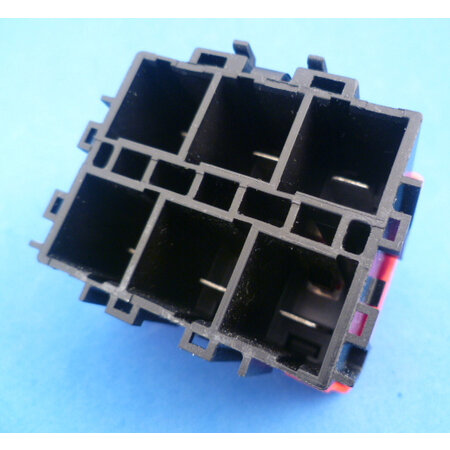

Foto 1-3 is wat u geleverd krijgt

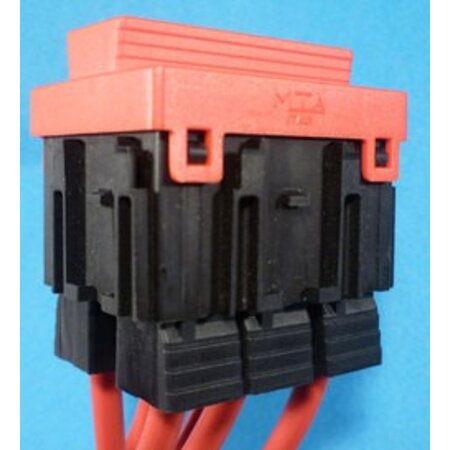

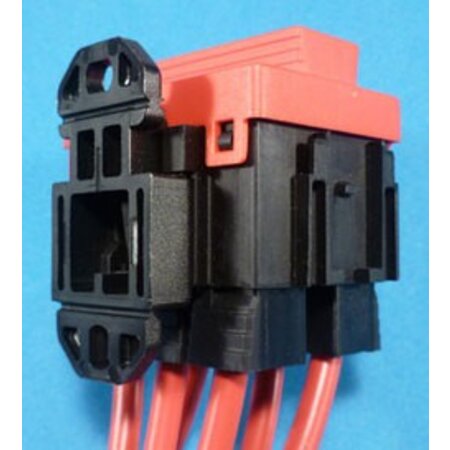

Foto 4-5 met aangesloten stekkers en montageplaatje
Foto 6 de stekker die nodig is om aan te sluiten

Uitlopende voorraad.
